Санузел для МГН — это туалет, спроектированный так, чтобы им мог самостоятельно воспользоваться человек в кресле колёсном, с костылями, с нарушением зрения, беременная женщина или отец с детской коляской. МГН — маломобильные группы населения: все, кому трудно преодолеть ступеньку, узкую дверь или дотянуться до крана. В быту такое помещение называют по-разному — туалет для МГН, санузел для инвалидов, инклюзивный туалет; в нормативных документах оно зовётся универсальной кабиной или универсальным санитарно-гигиеническим помещением. Требования устанавливает ДБН В.2.2-40:2018 «Інклюзивність будівель і споруд», раздел 11.
Когда универсальная кабина обязательна
По пункту 11.4 туалет общего пользования с универсальной кабиной нужен в любом общественном здании, если выполняется хотя бы одно условие:
Отдельно в туалетах общего пользования (для мужчин и для женщин) предусматривают кабину для МГН, которые креслом колёсным не пользуются, но нуждаются в поручнях. В ней дверь обязательно открывается наружу. Один из писсуаров размещают на высоте 0,4 м, один из умывальников — на высоте 0,55 м от пола.

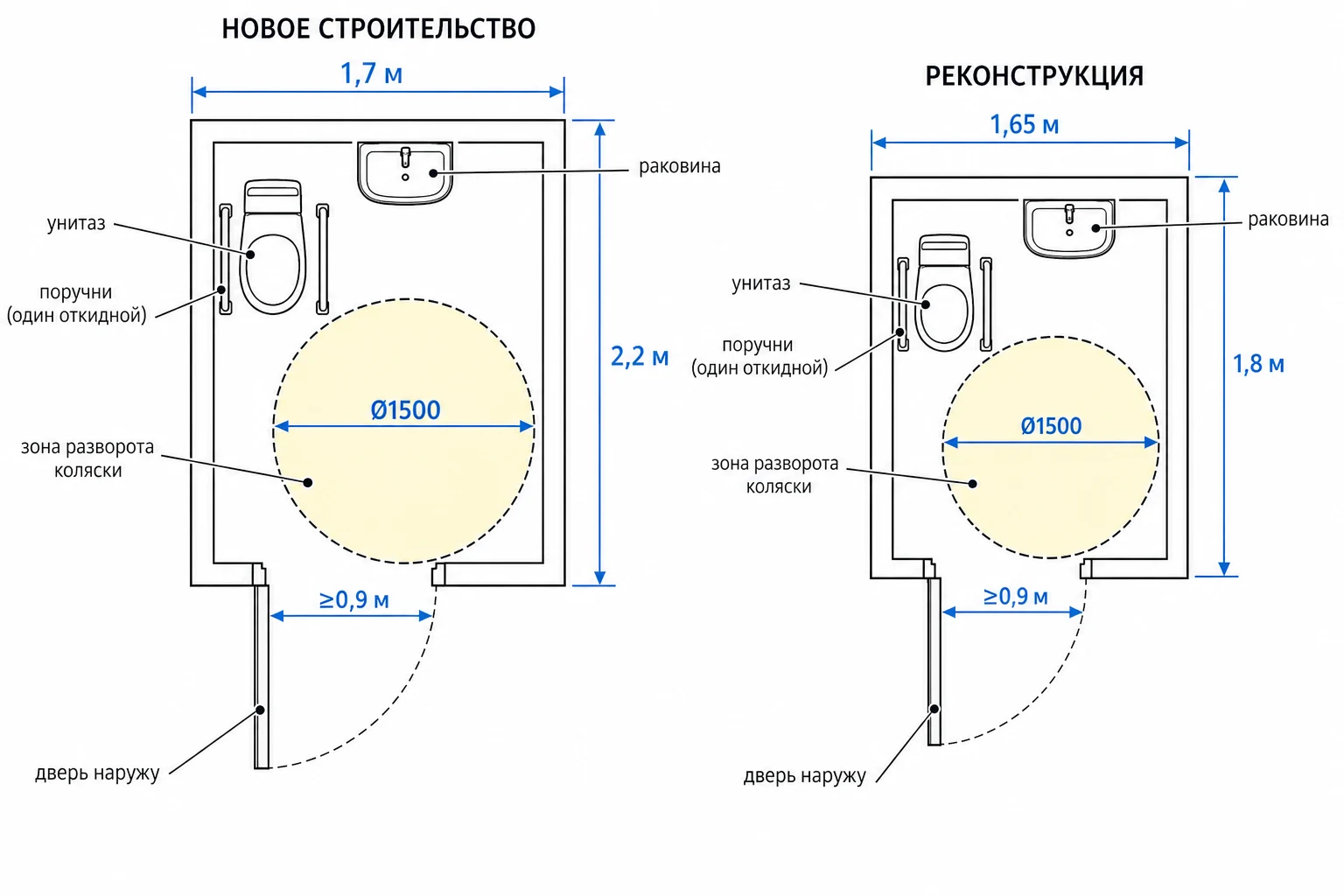

Размеры универсальной кабины
Габариты — самый частый вопрос и одновременно то, в чём больше всего путаницы. Норма разводит два случая: когда здание возводят с нуля и когда приспосабливают существующее.
| Случай | Ширина | Глубина |
|---|---|---|
| Новое строительство | не менее 1,7 м | не менее 2,2 м |
| Реконструкция, капитальный ремонт | не менее 1,65 м | не менее 1,8 м |
| Рекомендовано при реконструкции | 1,7 × 2,2 м | |
Минимальные размеры — не самоцель. Главное требование нормы звучит иначе: проектное решение должно обеспечивать возможность маневрирования в кресле колёсном. На практике это означает свободную зону разворота Ø 1500 мм, которую не перекрывают ни дверь, ни раковина, ни урна. Сбоку от унитаза оставляют минимум 900 мм — это пространство, с которого человек пересаживается с кресла.
Универсальное санитарно-гигиеническое помещение с отдельным входом, которое обустраивают рядом с туалетами общего пользования, имеет площадь 6–9 м². Кроме унитаза для взрослых в нём предусматривают детский унитаз, пеленальный столик, умывальник и гигиенический душ.
Унитаз
Высота сиденья от пола — 0,4–0,48 м. Это принципиально: со стандартного унитаза на 0,36 м человек в кресле колёсном пересесть не сможет. Если унитаз размещают в углу, минимальное расстояние от его оси до боковой стенки — 0,45 м.
Норма требует унитаз с функцией биде или подведения к нему смесителя с гигиеническим душем. Для отвода воды предусматривают трап согласно ДБН В.2.5-64.
Поручни
Поручни для инвалидов и других МГН устанавливают по обе стороны унитаза. Это та часть, где ошибаются чаще всего: ставят один поручень «чтобы был», берут трубу произвольного диаметра или крепят так, что поручень не выдерживает веса взрослого человека.
| Расстояние между поручнями | 0,7–0,75 м |
| Высота от пола | 0,7–0,8 м, нижний край на 0,2–0,3 м выше сиденья унитаза |
| Длина | не менее чем на 0,15 м дальше переднего края сиденья |
| Расстояние от стены до оси | не менее 70 мм |
| Сечение | круглое, диаметр 32–45 мм |
| Нагрузка на откидной | не менее 120 кг, рекомендовано 170 кг |
По крайней мере один поручень должен быть откидным — с креплением к стене или на отдельной опоре к полу. Без него человек не подъедет к унитазу сбоку. Держатели полотенец, бумаги и урна не должны мешать пользованию поручнями: это отдельное требование нормы, и именно его нарушают, когда вешают диспенсер прямо над откидным поручнем.
Умывальник и зеркало
Раковину крепят так, чтобы снизу оставалось свободное пространство 0,7 м — подъехать креслом. Тумба под раковиной это требование отменяет. Верхняя плоскость раковины — на высоте 0,75–0,85 м от пола.
Нижняя кромка зеркала — не ниже 0,9 м, верхняя — не ниже 1,9 м. Если зеркало поворотное, нижнюю кромку можно поднять до 1,2 м, но ручка поворота должна быть на высоте не более 1,1 м.
Краны — рычажного типа или с сенсорным датчиком. Вентили, которые надо крутить, не подходят. Расстояние от переднего края раковины до регулятора крана — не более 300 мм.
Дверь
Ширина в просвете — не менее 0,9 м; при капитальном ремонте и реконструкции допускается не менее 0,8 м. Пороги не устраивают вообще. Дверь открывается наружу — иначе человек, которому стало плохо внутри, заблокирует выход собственным телом или креслом.
На внутренней стороне полотна устанавливают горизонтальную ручку на высоте 0,85 м или наклонную — от 0,85 м со стороны петель до 1,1 м, длиной не менее 3/4 ширины полотна. За неё человек в кресле подтягивает дверь, закрывая её за собой.
Душевая зона для МГН
В общественных душевых предусматривают как минимум одну зону, оборудованную для человека в кресле колёсном. Размер кабины — 1,5 × 1,8 м с учётом пространства для маневрирования.
Зону для душа оборудуют занавеской. Если речь о предприятии или учреждении, где работают люди с инвалидностью, количество оборудования считают по нормативу: одна универсальная душевая кабина на трёх человек и одна раковина умывальника на семь человек с инвалидностью.
Тревожная сигнализация
Санитарно-гигиенические помещения для МГН оборудуют аварийной сигнализацией с оповещением, рассчитанным и на людей с нарушениями зрения, и на людей с нарушениями слуха. Это не опция — это требование пункта 11.9.
Привод сигнализации — шнур красного, жёлтого или иного контрастного относительно стены цвета, с двумя браслетами диаметром 50 мм. Один браслет размещают на высоте 0,8–1,1 м над полом, второй — на высоте 0,1 м. Второй нужен для случая, когда человек упал и не может подняться: дотянуться до него можно лёжа.
Кнопка сброса сигнала — в пределах досягаемости с сиденья унитаза или с сиденья в душевой кабине, на высоте 0,8–1,1 м, контрастная относительно стены. Если унитаз стоит в углу, кнопку сброса размещают выше горизонтального поручня, рядом с держателем бумаги. Срабатывание должно давать и визуальную, и звуковую обратную связь.
Высота органов управления
Всё, до чего нужно дотянуться рукой, — устройства открывания дверей, горизонтальные поручни, ручки, рычаги, краны, кнопки — размещают на высоте не менее 0,85 м и не более 1,1 м от пола. Это «рабочая зона» человека, сидящего в кресле.
Детский унитаз и пеленальный столик
Для учреждений, куда приходят с детьми, норма устанавливает отдельные размеры. Сиденье детского унитаза — 205–380 мм от пола, при угловом размещении расстояние от оси до боковой стенки 305–380 мм. Поручни у детских унитазов — на высоте 510–635 мм, умывальники — 0,4–0,5 м.
В кабинах общего туалета рекомендуют предусматривать кабину с держателем для ребёнка, а рядом с туалетами — комнату для кормления младенцев с умывальником, пеленальным столиком и розетками для подогрева смеси.
Обозначения
На входе в туалет, где есть универсальная кабина, устанавливают информационные таблички с пиктограммой Международного символа доступности. Вместе с ними на двери размещают тактильную табличку со шрифтом Брайля — чтобы помещение нашёл и человек, который не видит пиктограммы.
Типичные ошибки, которые находим при обследовании
Частые вопросы
В медицинском учреждении санузел для МГН — отдельное требование, которое проверяют перед выдачей лицензии. Полный перечень того, что оценивает эксперт, — в материале об отчёте и заключении о доступности медицинских учреждений. Если нужен документ на помещение любого назначения — читайте, как оформляют заключение о доступности помещения для МГН. О самих поручнях — их видах, материалах и монтаже — на странице изготовление и установка поручней.
Все числовые значения приведены по ДБН В.2.2-40:2018 «Інклюзивність будівель і споруд. Основні положення» в редакции с Изменением № 1 и Изменением № 2, раздел 11 «Санітарно-гігієнічні вимоги».
