Виготовлення та встановлення тактильних покажчиків і табличок (Брайль)
Комплексне рішення для ліцензування та перевірок: аудит обʼєкта, схема розміщення, погодження макетів,
виготовлення і монтаж. Гарантія відповідності ДБН В.2.2-40:2018.
Чому тактильна навігація — це обов’язково, а не опціонально?
Поширена помилка — зосередитись лише на наявності таблички або напису Брайлем.
Але неправильна висота, відсутність логіки маршруту чи некоректний рельєф
роблять таку навігацію непридатною для користування та проблемною під час перевірок.
щоб обʼєкт без зауважень проходив перевірки та процедури ліцензування.
забезпечують сприйняття інформації дотиком, а не «для галочки».
санвузлів, ліфтів і шляхів евакуації — логічно та послідовно.
закривати пункт у чек-листі. Ми завжди починаємо з логіки руху і норм,
бо саме це вирішує, чи буде простір справді доступним».

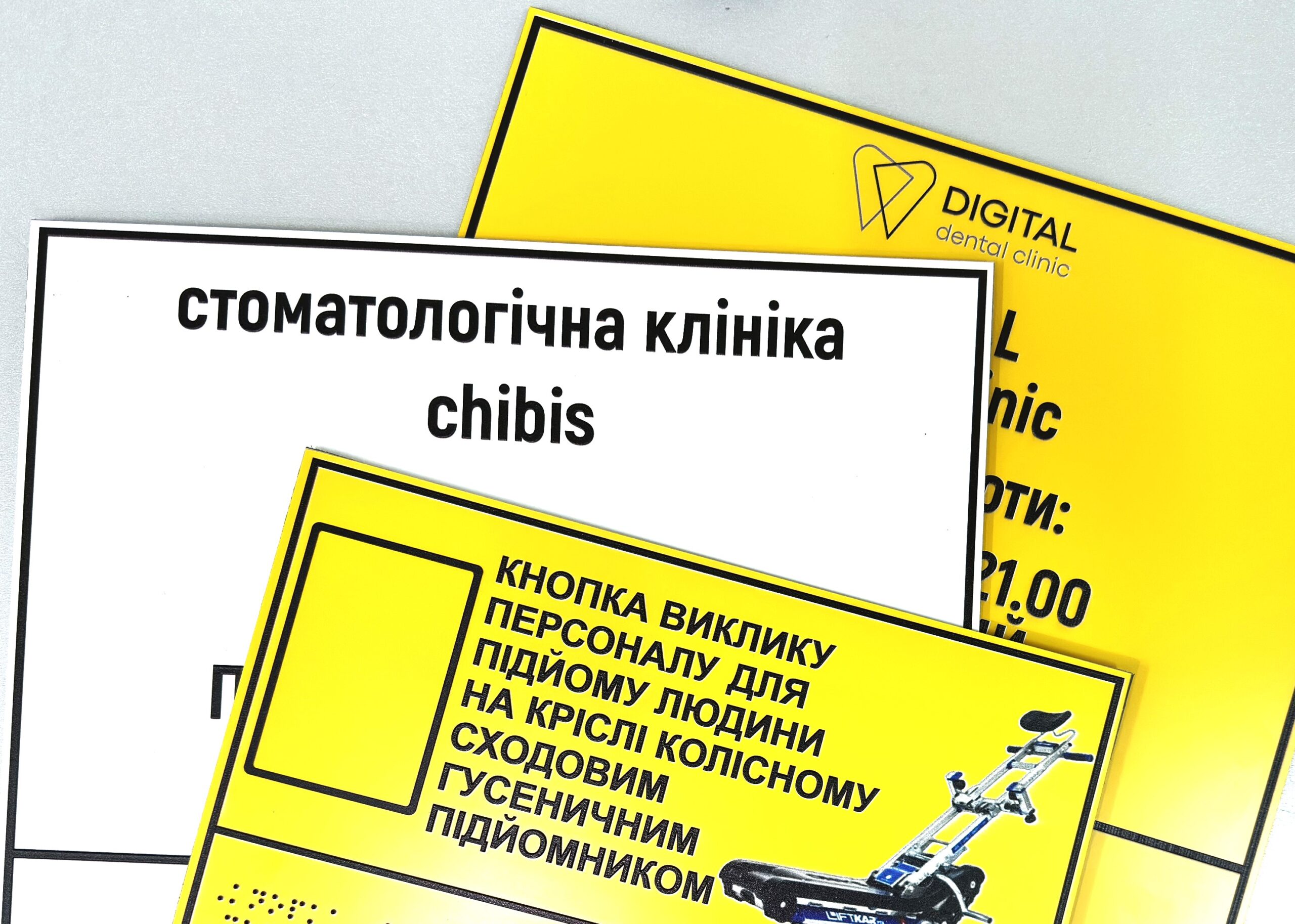

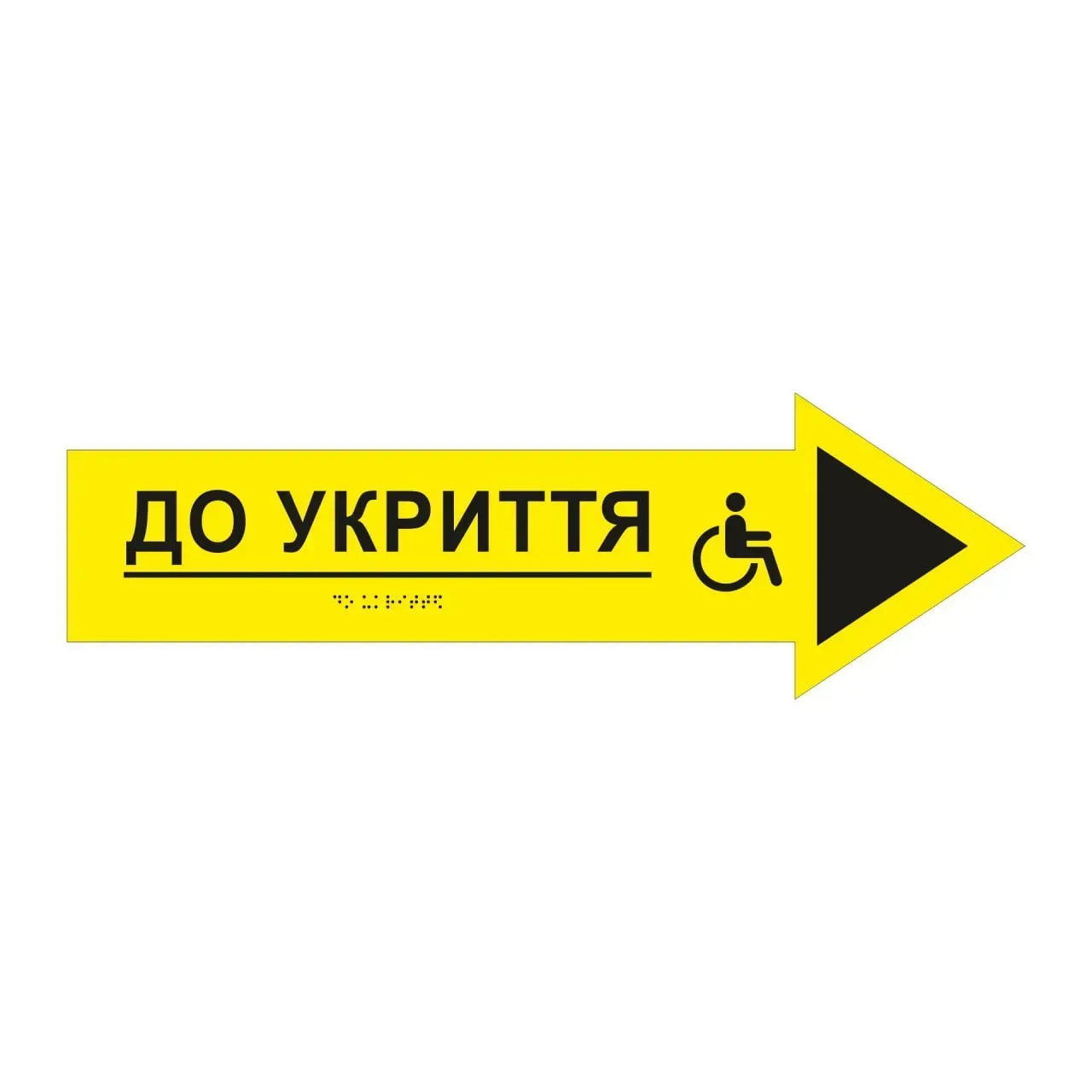

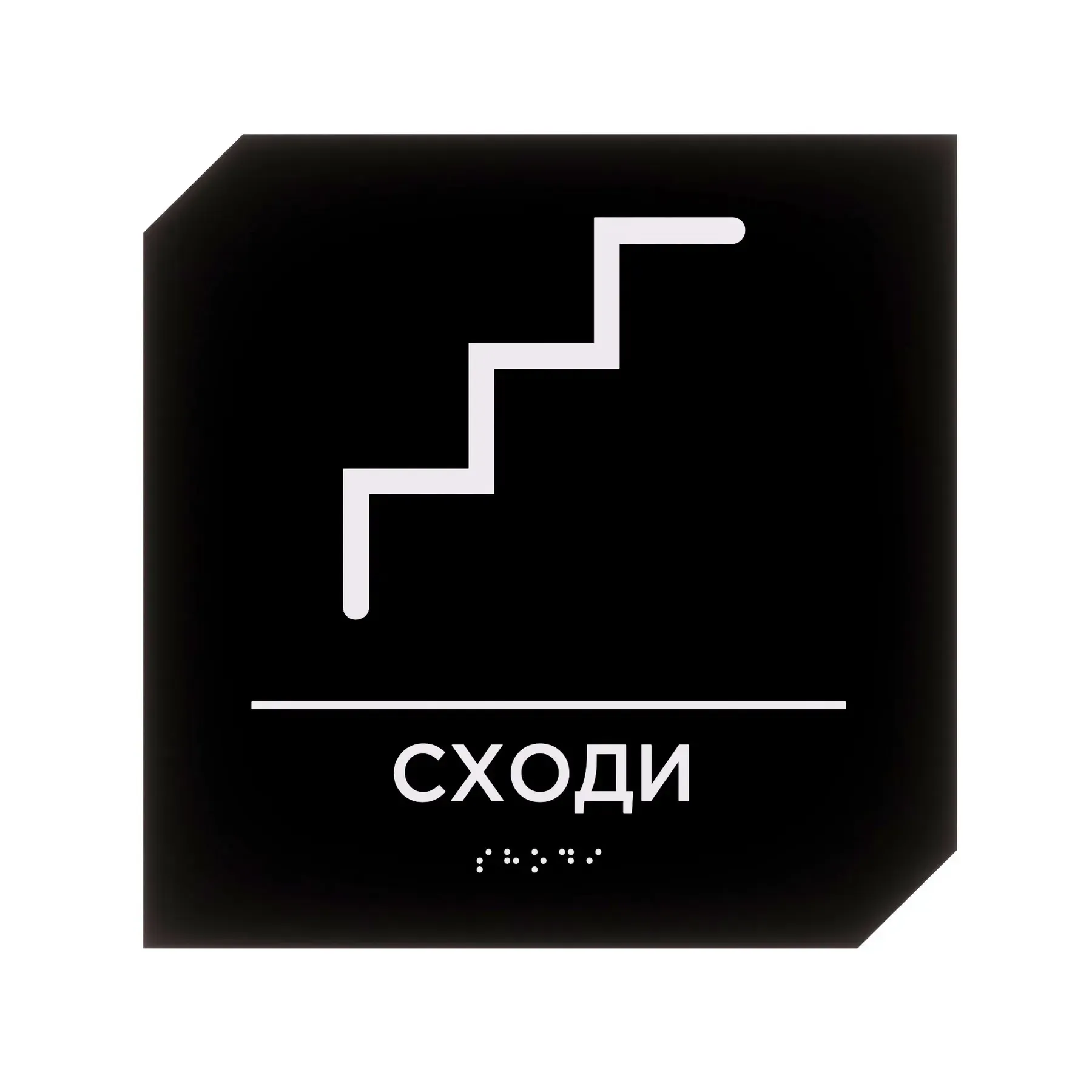

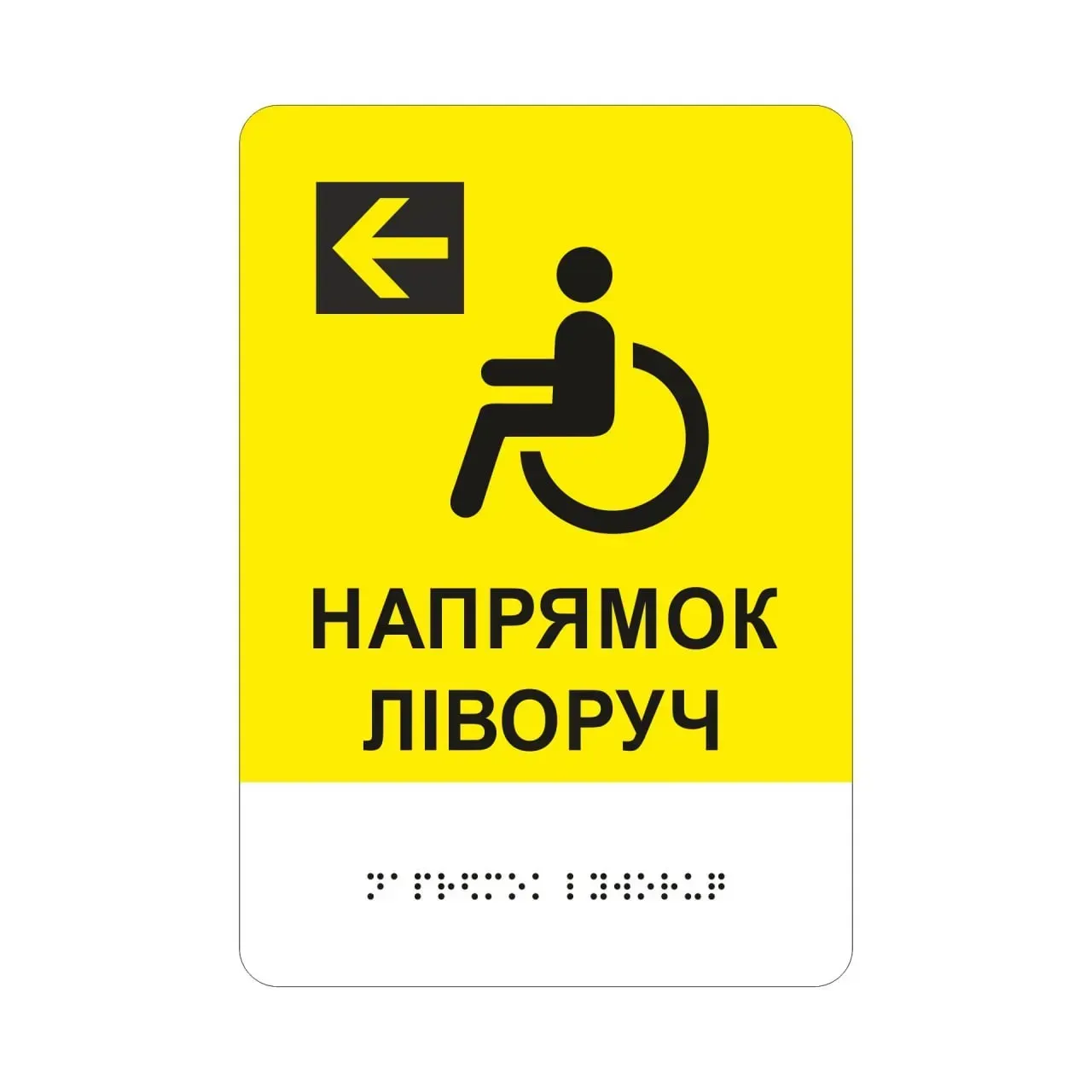

Види тактильної навігації та інформаційних покажчиків
Тактильна навігація — це набір рішень, де кожен елемент виконує свою роль: допомагає знайти потрібне приміщення,
зорієнтуватися у просторі, попереджає про небезпеку або підказує напрямок руху. Найважливіше — підібрати тип покажчика під задачу
і встановити його там, де людина очікує отримати інформацію.
Де тактильна навігація є обовʼязковою згідно з ДБН
Доступність у будівлі — це не «поставити одну табличку». ДБН В.2.2-40:2018 вимагає, щоб людина могла
безпечно увійти, зорієнтуватися, знайти потрібне приміщення та вийти з обʼєкта зрозумілим маршрутом.
Саме тому тактильні покажчики, таблички Брайля та тактильні знаки мають бути розміщені у ключових точках.
читабельність рельєфу, контрастність та логіка маршруту. Саме тому ми починаємо з аудиту та схеми навігації, а вже потім — виготовлення і монтаж.
На яких елементах навігації додають інформацію шрифтом Брайля
Найчастіше питання на обʼєкті — і водночас те, що найчастіше пропускають. Норма (п. 8.3.6) називає конкретні елементи, а не «таблички взагалі»:
- поручні сходів — номер поверху, символи наносять зліва направо;

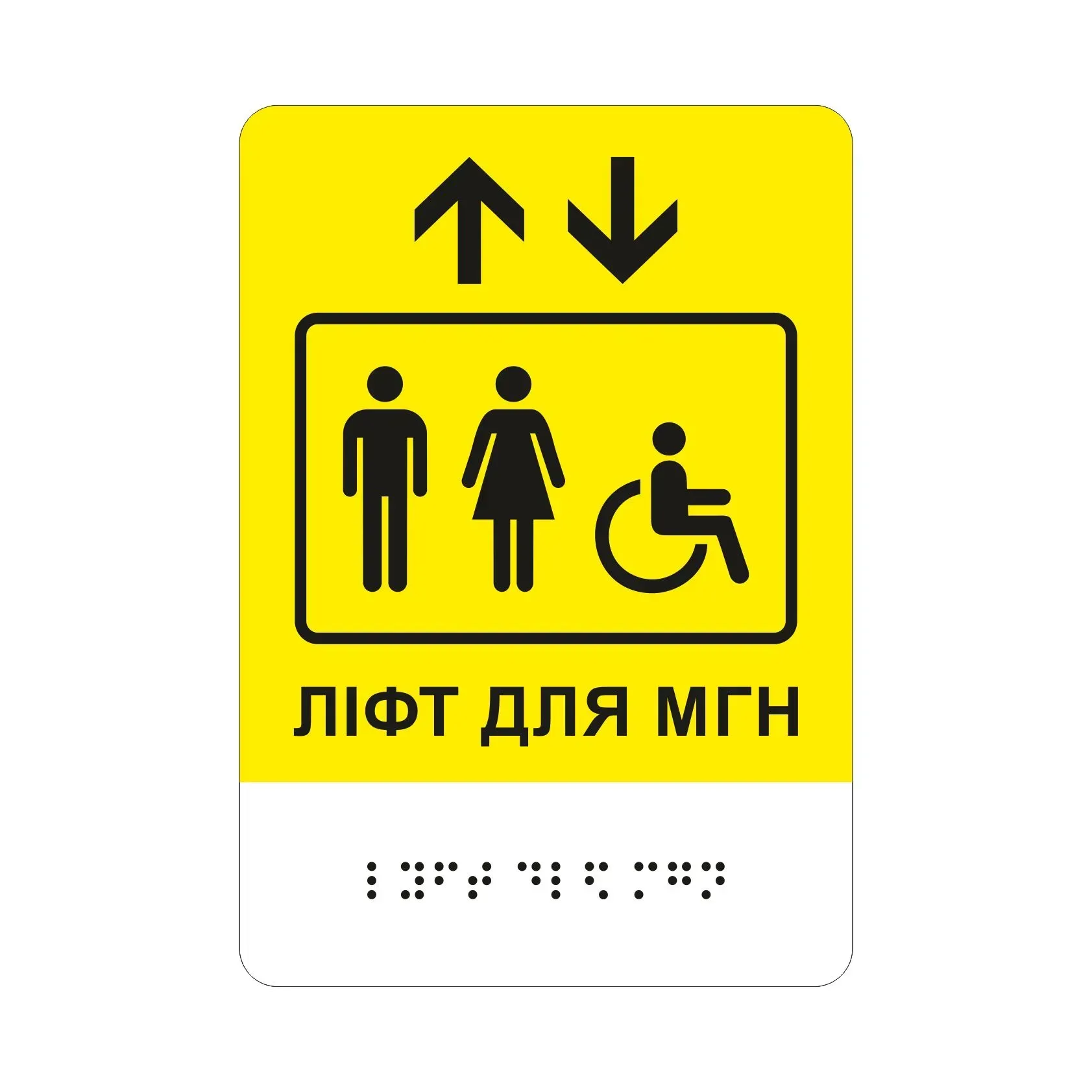

- панель керування в ліфті — призначення кнопок, поруч із самими кнопками;
- біля кнопки виклику ліфта — номер поверху;
- біля кнопок виклику персоналу та засобів звʼязку — коротка інформація про призначення;
- номери кабінетів — на поручні вздовж стіни, якщо такий поручень є;
- інші обʼєкти — за потреби, визначеною завданням на проєктування.

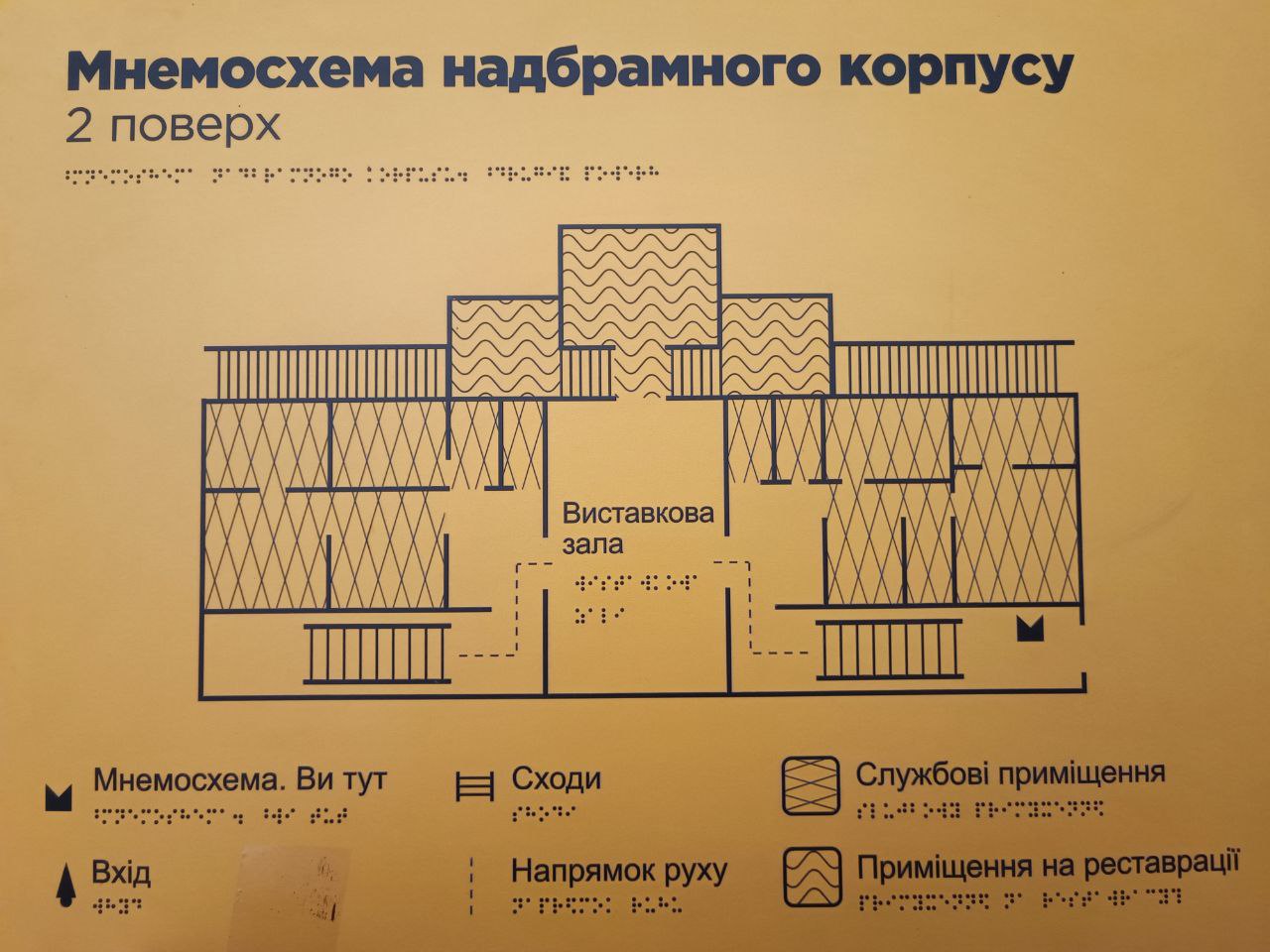

Мнемосхеми: що це і як їх встановлюють
Мнемосхема — це тактильний план: візуальна схема прилеглої території, будівлі чи окремої локації, шляхів евакуації та розташування пожежобезпечних зон, продубльована рельєфно й шрифтом Брайля. Незряча людина отримує уявлення про планування ще до того, як почне рухатися.
Розміщують мнемосхему в доступному й зрозумілому місці — переважно біля входу або виходу з будівлі чи території. Норма задає два способи монтажу:
| Спосіб | Параметри за ДБН |
| На окремій стійці | горизонтально, під кутом 20–30° до підлоги, нижній край не менше 900 мм |
| На стіні | нижній край не нижче 1,1 м |
Мнемосхема працює тільки в парі з маршрутом: схема має показувати той самий шлях, яким людина реально піде, а сам шлях позначають тактильними смугами. Інакше план є, а дійти за ним неможливо.

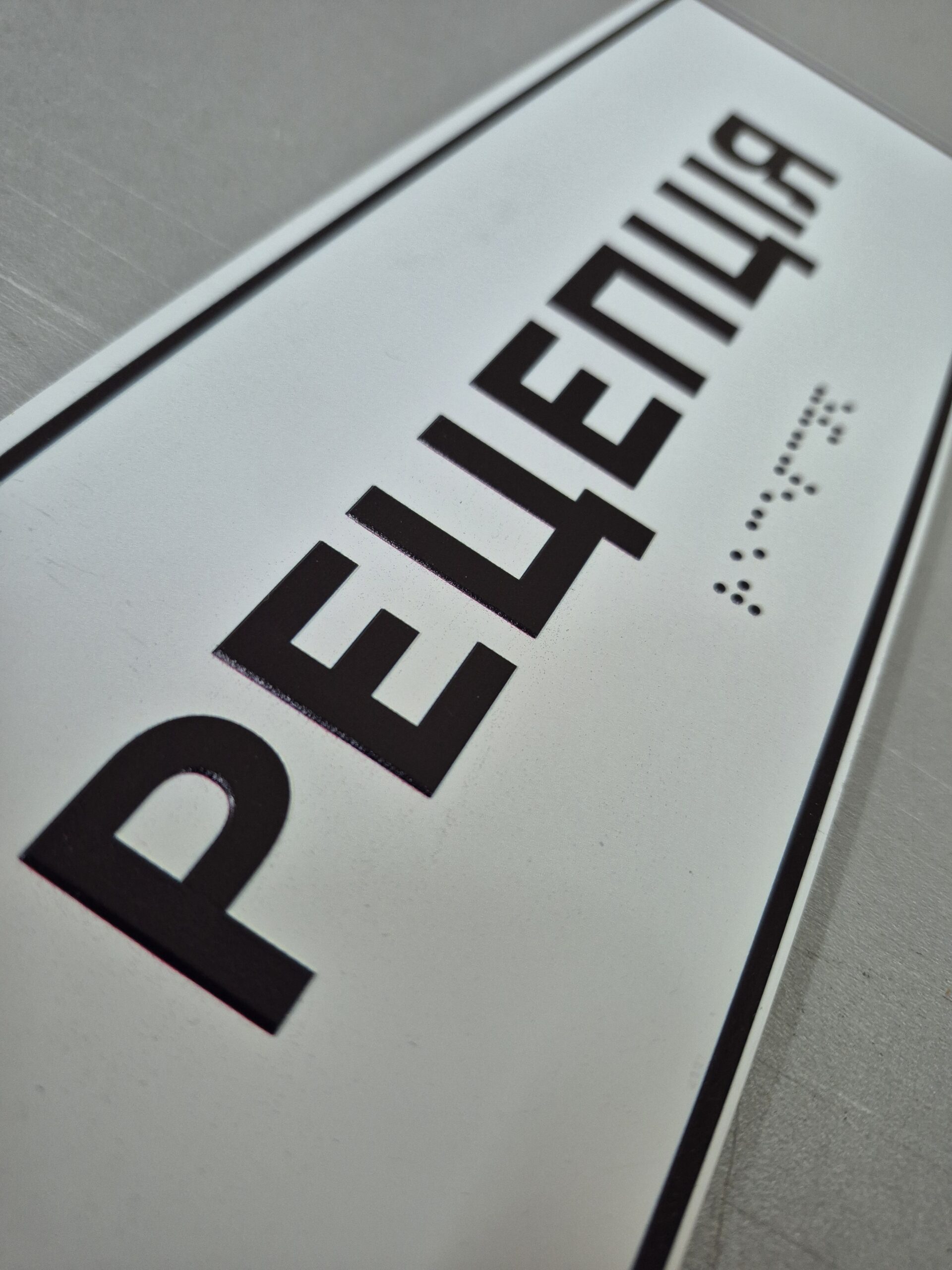

Як вішати таблички: висота й розташування
| Висота шрифту Брайля на табличці | 1,2–1,5 м від підлоги |
| Відстань від дверей | 0,3 м праворуч від дверей; за конструктивної потреби допускається ліворуч або збоку |
| Внутрішні таблички | зазвичай на першому поверсі, у холах і вестибюлях — інформують про обʼєкти та послуги |
| Інформаційні покажчики | на висоті 1,2–1,6 м, фон матовий без відблисків, освітлення з усіх боків |
| Направляюча вздовж стіни | на висоті 900 мм |
Табличку читають пальцями, тому висота критична: надто високо або надто низько — і людина її просто не знайде. Докладний розбір вимог до самих табличок — у матеріалі про тактильні таблички зі шрифтом Брайля.
Як ми працюємо: 5 кроків до правильної тактильної навігації
Ми забезпечуємо повний цикл робіт. Вам не потрібно шукати окремо дизайнерів, виробництво та монтажників — усе в одних руках.
Технічний аудит обʼєкта
Аналізуємо входи, коридори, ліфти, санвузли, евакуаційні виходи та укриття. Фіксуємо точки, де людина очікує отримати інформацію, і перевіряємо умови монтажу: тип стін/перегородок, фактуру поверхні, вологість, інтенсивність трафіку.
Проєктування схеми (Mapping)
Розробляємо карту розміщення тактильних табличок, покажчиків і знаків безпеки. Визначаємо логіку маршруту, повторюваність рішень на поверхах та критичні точки навігації (розгалуження, входи, сервісні зони).
Макети та погодження
Готуємо макети: текст, піктограми, контрастність, рельєф та шрифт Брайля. Узгоджуємо назви приміщень, структуру покажчиків (напрямки/поверхи) та фінальний вигляд, щоб навігація була зрозумілою для користувачів і перевіряльних органів.

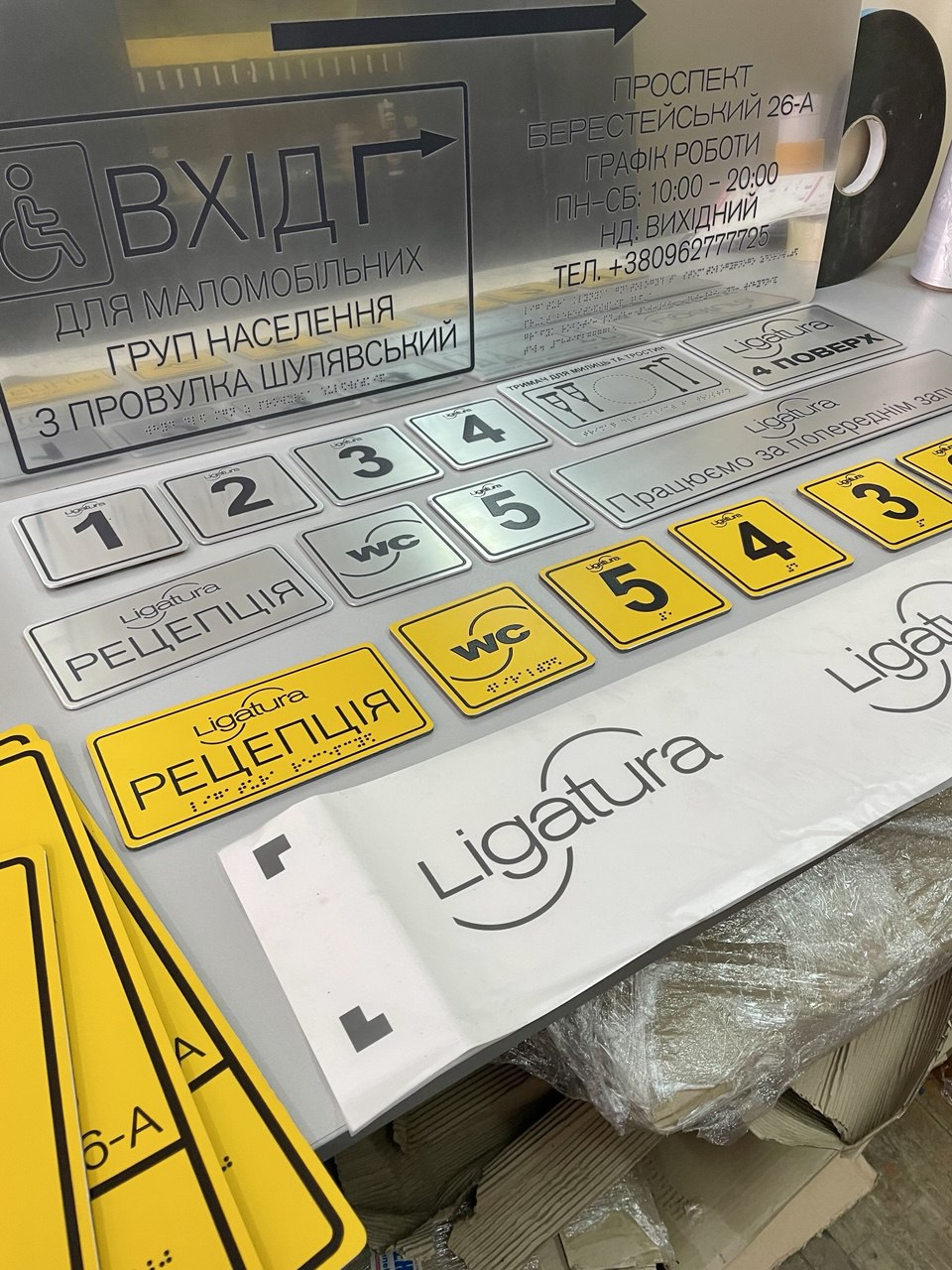

Виготовлення та професійний монтаж
Виготовляємо таблички, наліпки, напрямні покажчики та мнемосхеми під умови експлуатації (волога, сонце, трафік). Монтуємо у визначених точках з дотриманням нормативних висот і відстаней, щоб елементи не «гуляли» і виглядали як єдина система.
Легалізація та документи
Надаємо повний пакет: Акт виконаних робіт, сертифікати якості на матеріали, технічні специфікації та, за потреби, Акт прихованих робіт. Ваш обʼєкт готовий до перевірок та сертифікації.
Від чого залежить вартість тактильних табличок
Кошторис складається не з «ціни за табличку», а з кількості елементів навігації та складності виготовлення кожного.
Чому таблички відрізняються за ціною в рази
В інтернеті однакові на вигляд таблички коштують по-різному, і різниця не в націнці. Ось за чим вона стоїть насправді.
Тому при виборі дивляться не лише на ціну, а на характеристики: скільки шарів у крапках, чим нанесено фон, що за основа й чи є УФ-фільтр. Табличка, яку доведеться міняти через сезон, дешевою не буває.
Чому обирають IBUD Center
У проєктах тактильної навігації важлива не кількість табличок, а результат: зрозумілий маршрут, відповідність ДБН і спокій під час перевірок. Саме на цьому ми будуємо свою роботу.

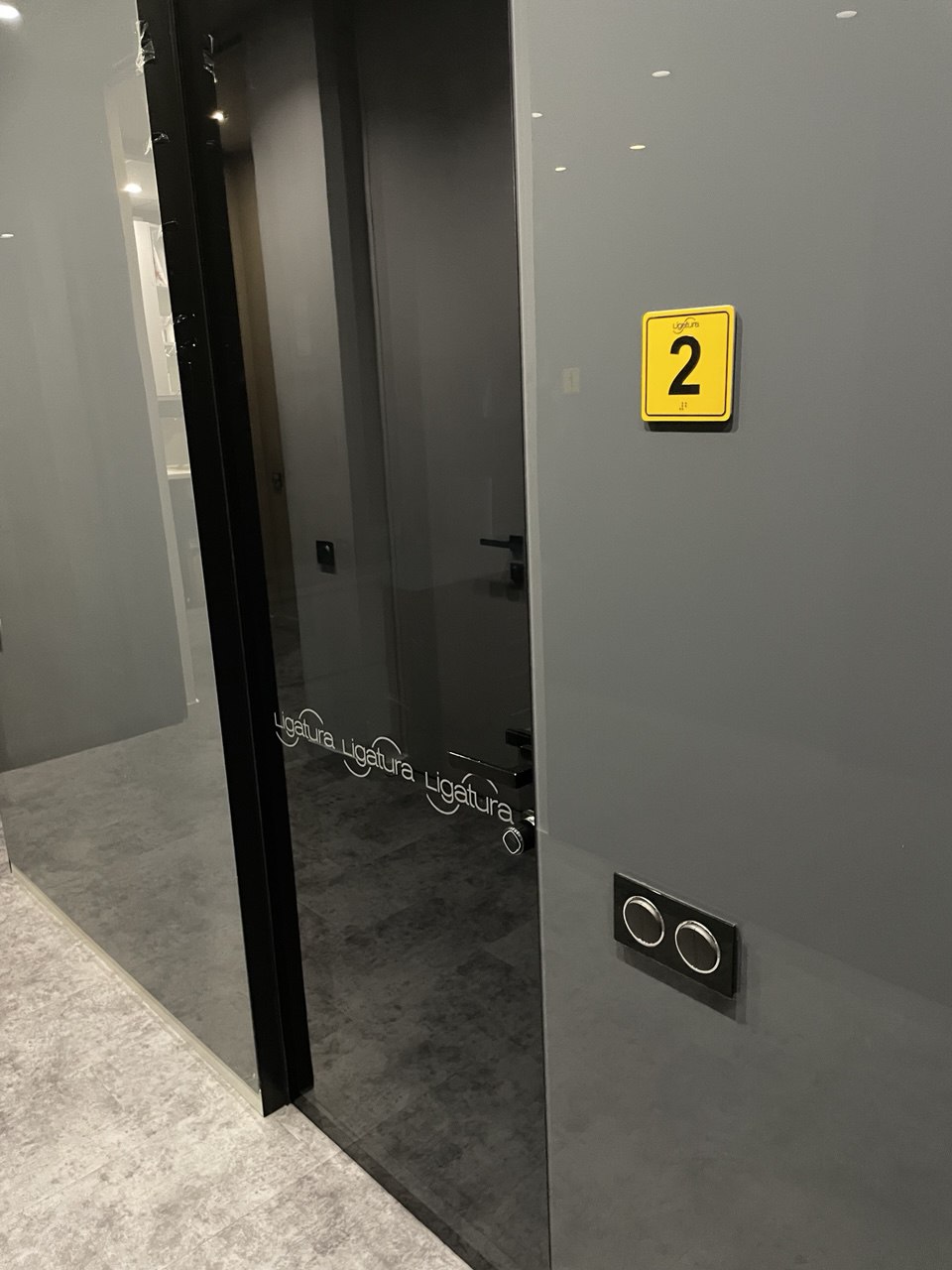

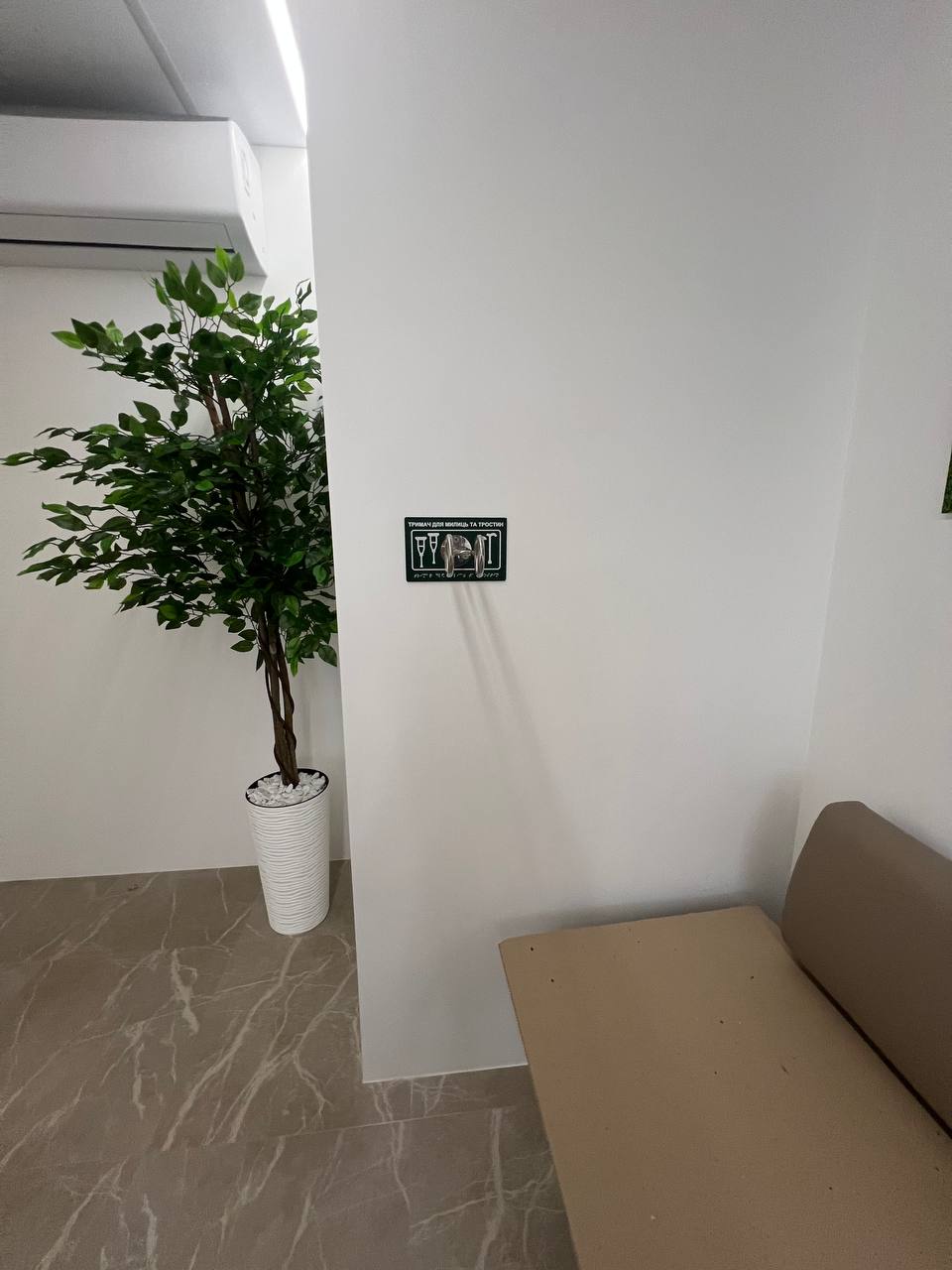

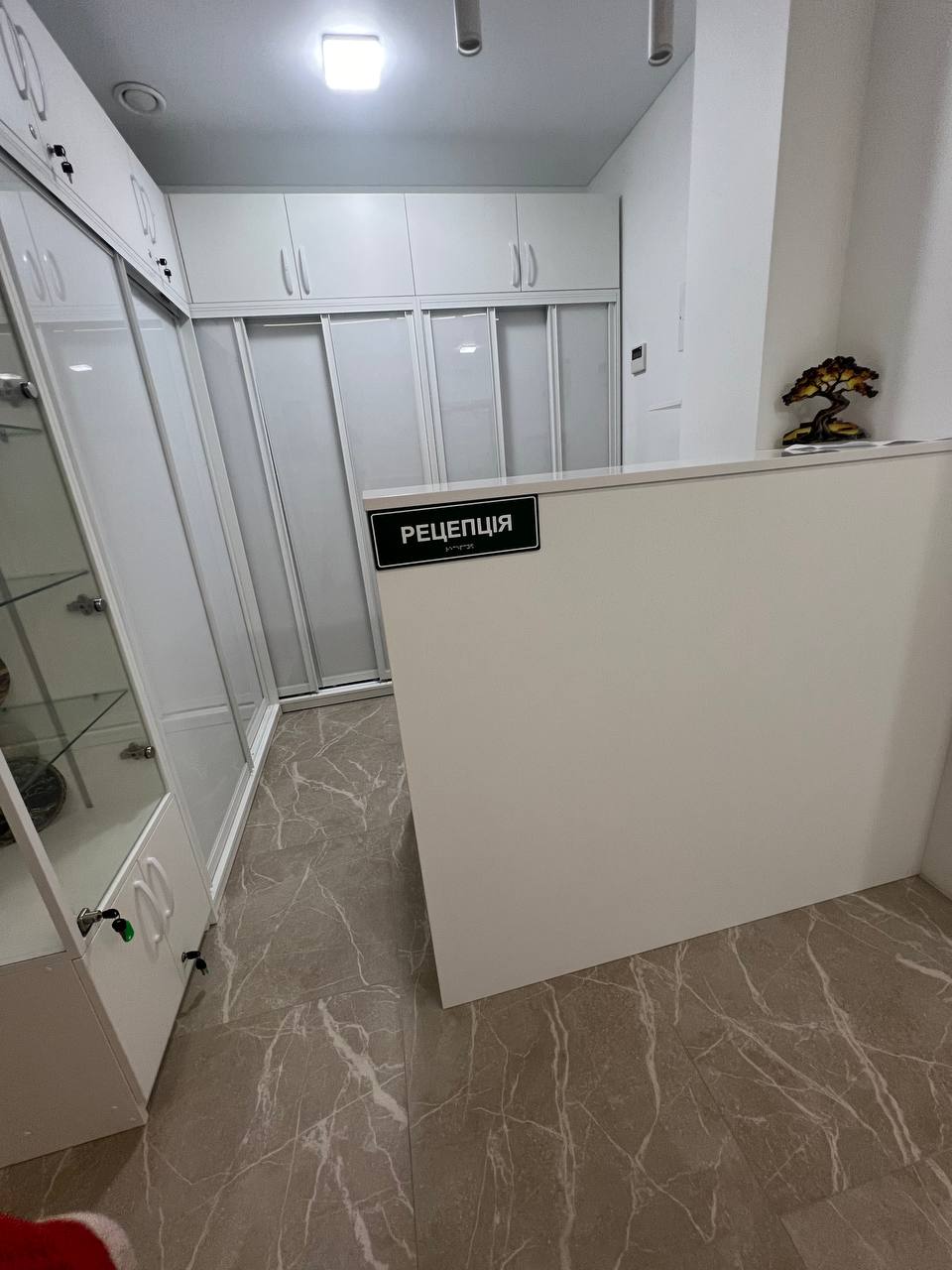

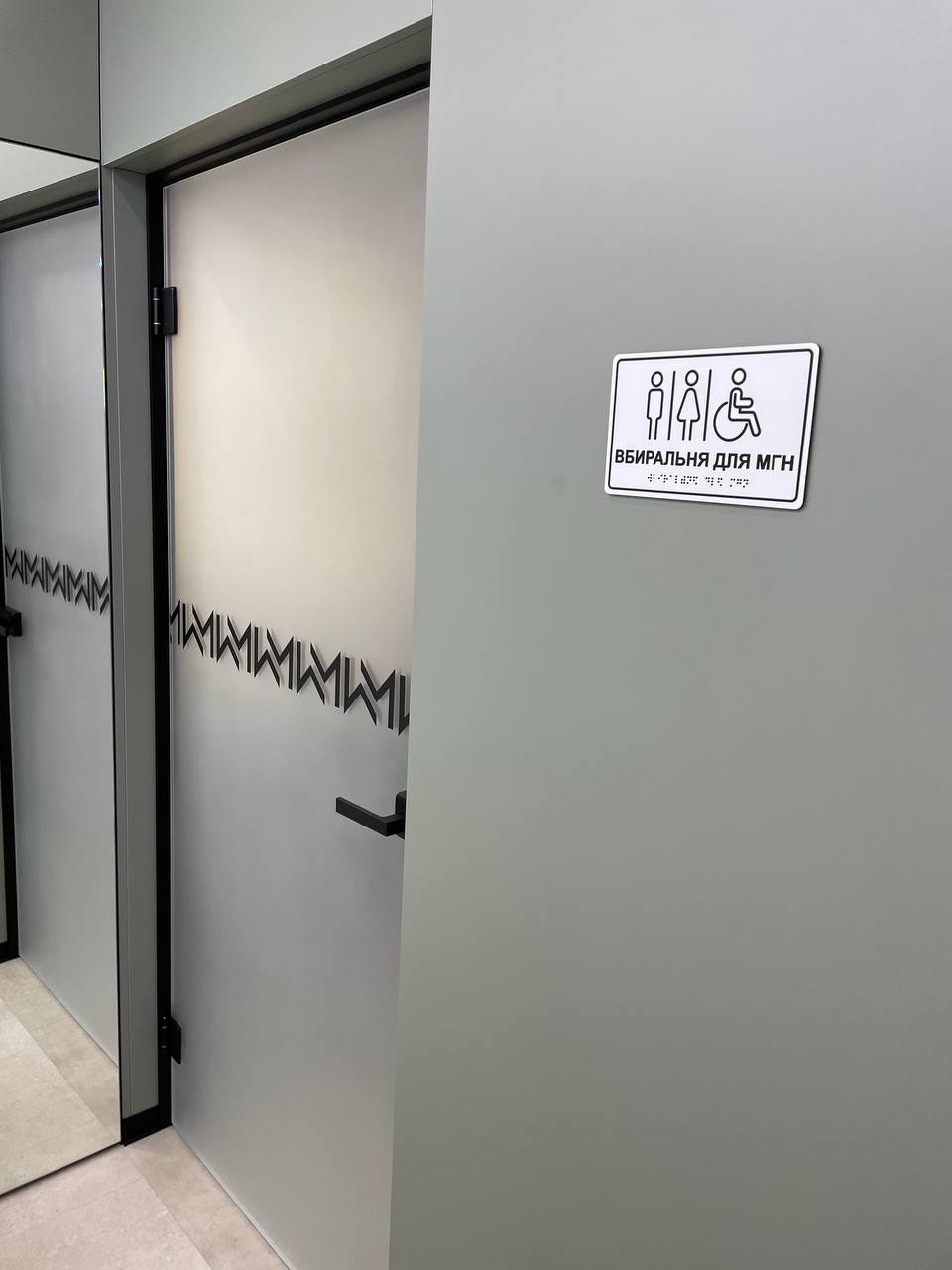

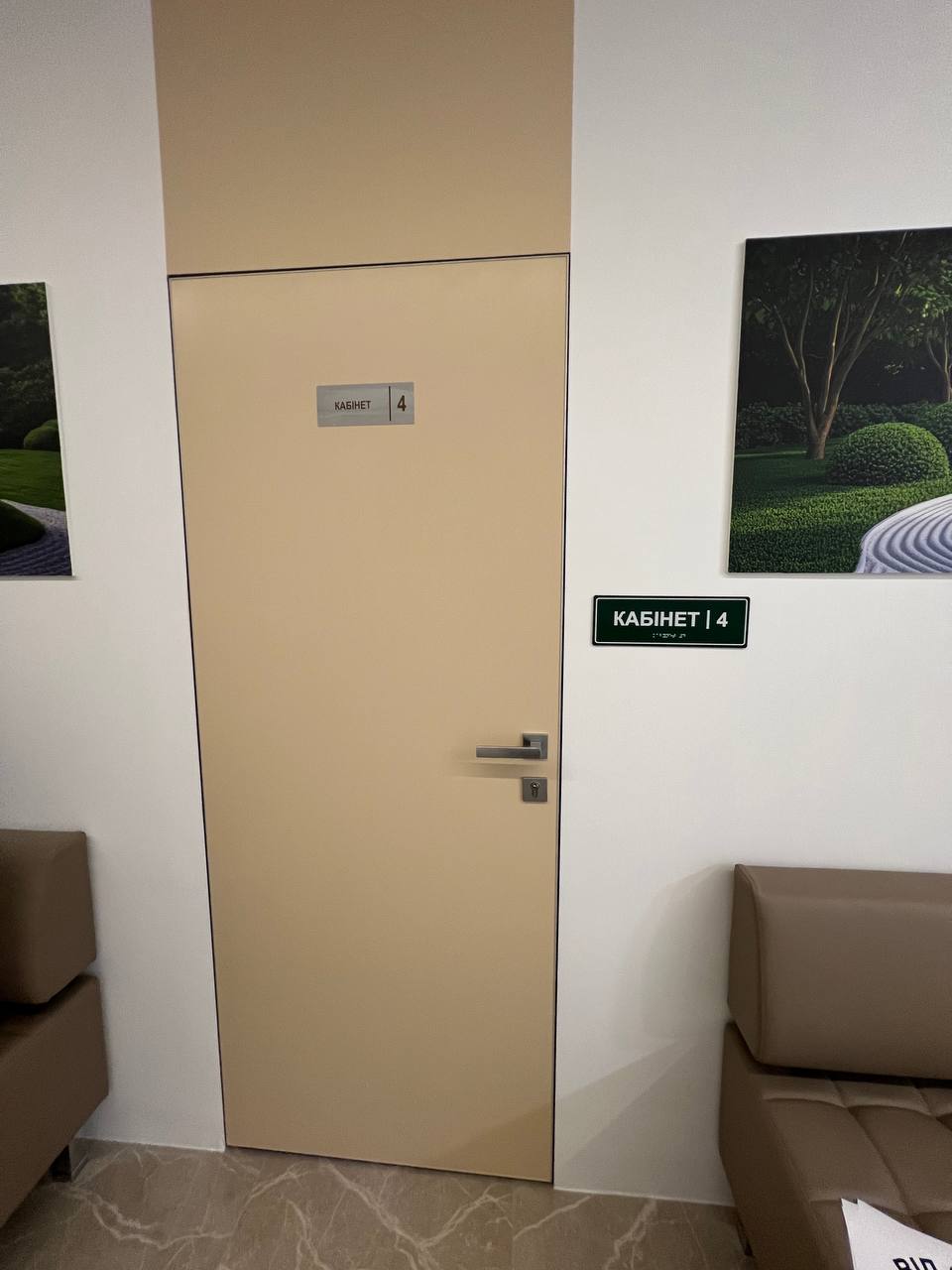

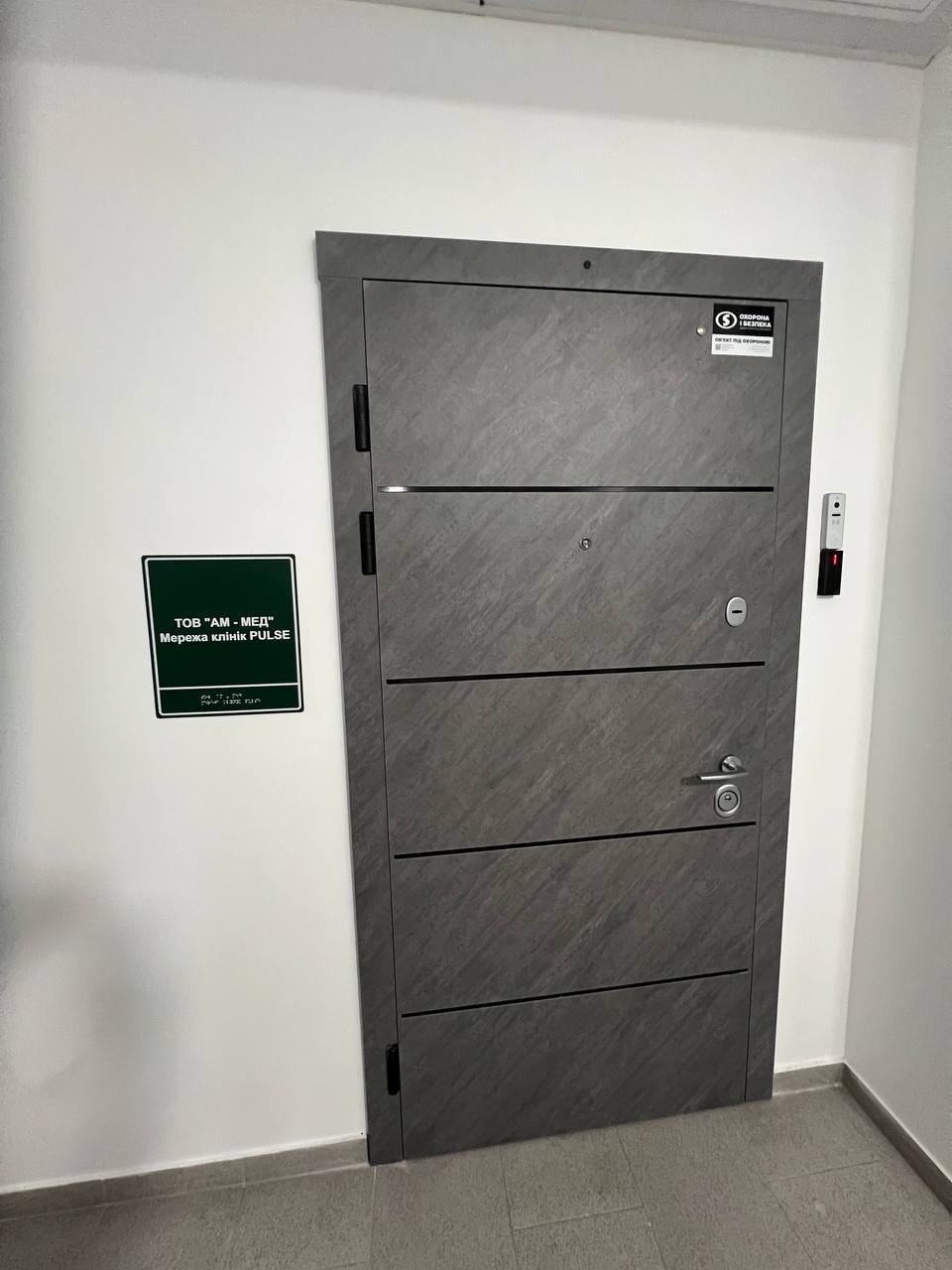

Приклади виконаних робіт
Реальні об’єкти, де ми виконали монтаж тактильних табличок та навігаційних елементів відповідно до вимог ДБН.
Клікніть на фото для перегляду у повному розмірі. Всі рішення підібрані та встановлені з урахуванням вимог ДБН В.2.2-40:2018.
