Контрастне маркування за ДБН: кольори й розміри

Контрастне маркування — це кольорове виділення тих елементів будівлі, які людина з порушенням зору інакше не помітить: краю сходинки, скляних дверей, колони, порога. Вимоги встановлює ДБН В.2.2-40:2018 «Інклюзивність будівель і споруд», розділ 8.4.

Коротка відповідь: найзручніша пара — жовтий на чорному. Норма формулює це як принцип: поєднувати більш темні кольори, розташовані на краю колірного спектра, з більш яскравими (п. 8.4.1). Жовтий для людини з низьким зором — останній колір спектра, який вона впевнено розрізняє, а чорний дає найтемніше тло. Далі за ефективністю — чорний на білому та білий на чорному. Найгірше працює світло-сіре на білому: формально це різні кольори, фактично людина не бачить межі.

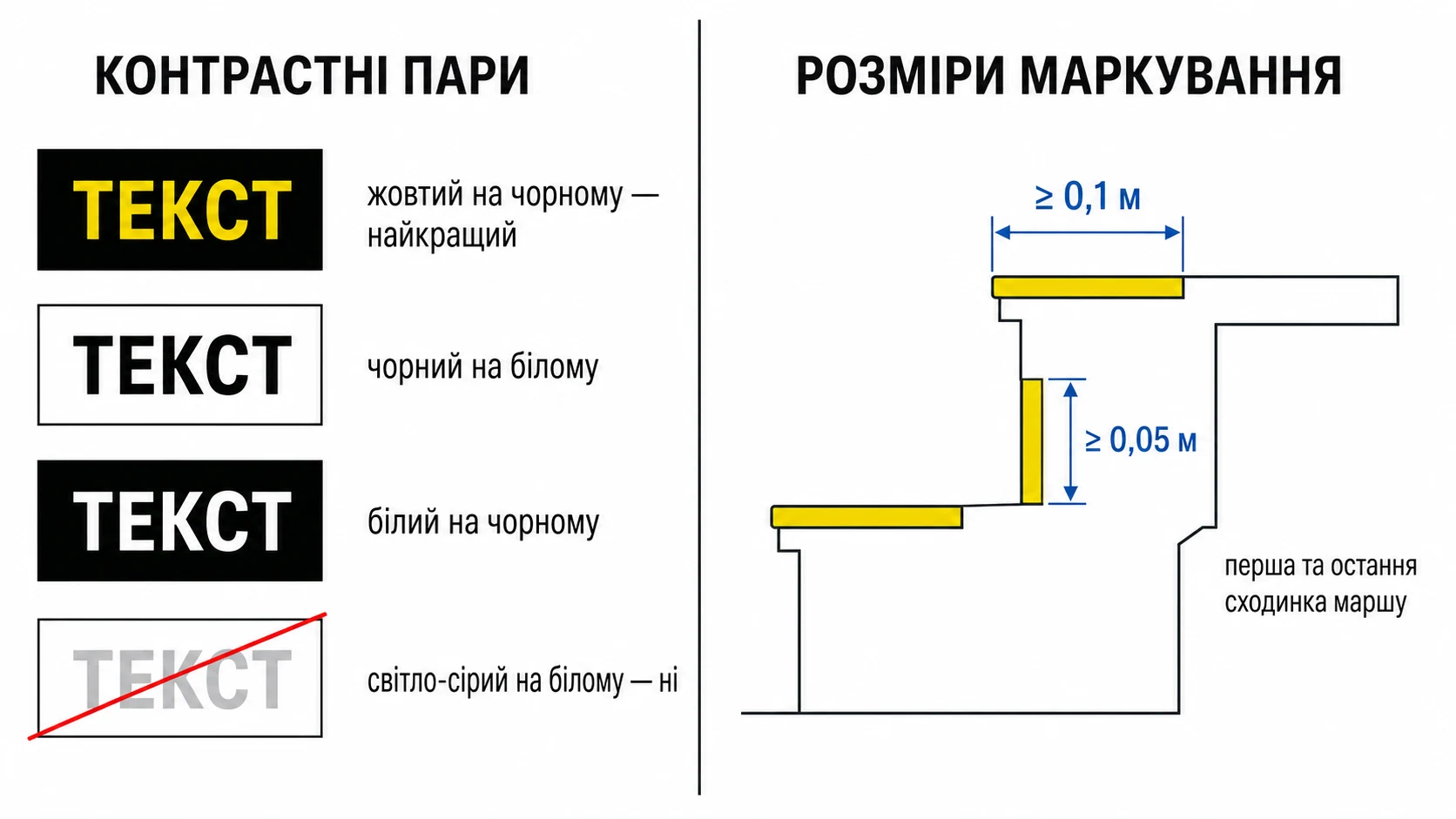

Контрастні пари кольорів для людей з порушенням зору: жовтий на чорному, чорний на білому, білий на чорному — і розміри смуг маркування сходинки 0,1 та 0,05 м за ДБН В.2.2-40:2018 — Робочі контрастні пари та нормовані розміри смуг на сходинці. Натисніть, щоб збільшити

Два способи створити контраст

Спеціальні рішення

Виділення окремих елементів контрастним кольором — фарбою або наліпками. Так роблять смуги на сходинках і маркування скла.

Стандартні (універсальні)

Контраст закладають самими матеріалами: поручні, відбійники, плінтуси, дверне полотно й лиштва, сантехніка, меблі підбирають так, щоб вони відрізнялися від фону.

Другий шлях кращий: він не потребує наліпок, які відклеюються, і виглядає як частина інтер’єру, а не як аварійна розмітка. Але працює лише тоді, коли про доступність думають на етапі проєкту.

Розміри маркування

Норма задає конкретні розміри — саме їх найчастіше не дотримуються, обмежуючись «чимось контрастним».

Що маркуємо	Розмір
Сходинка, горизонтальна площина (проступ)	смуга завширшки не менше 0,1 м
Сходинка, вертикальна площина (підсходинок)	смуга заввишки не менше 0,05 м
Скляний фасад і скляні двері	на рівні 1,2–1,8 м, ширина смуг від 0,01 м
Обертові двері — смуга на стіні	0,1–0,3 м заввишки, на рівні 1,2–1,8 м
Операційні вікна, каси, бюро перепусток	смуга 0,01–0,02 м по периметру зони
Інформаційні покажчики	на висоті 1,2–1,6 м, фон матовий

Сходи

Обов’язково маркують першу та останню сходинку маршу — по краю, за всією шириною. Це два найнебезпечніші місця: початок спуску, який людина не помітила, і остання сходинка, де нога чекає ще одну.

Смугу наносять і на решту сходинок, але тільки якщо вони відрізняються одна від одної висотою, глибиною, шириною чи формою — тобто там, де ритм кроку збивається. Рівний марш суцільно розмічати не потрібно.

Окремо норма вимагає контрастно відокремлювати поручні на сходах — вони мають відрізнятися від стіни й від самих сходів.

Зовнішні сходи з жовто-чорним контрастним маркуванням першої та останньої сходинки і тактильною плиткою перед маршем — Марковані перша й остання сходинки — жовто-чорна смуга по краю за всією шириною

Скло: фасади, двері, перегородки

Це найнебезпечніша категорія: у прозору перегородку людина просто входить. Маркування прозорого фасаду є обов’язковим — без застережень і винятків.

Важлива деталь, про яку забувають: двері й фасад маркують по-різному. Норма прямо каже — вхідна група (двері) отримує один тип маркування, скляна стіна поруч — інший. Інакше людина бачить суцільну смугасту стіну й не розуміє, де саме вхід. Колір фасадної конструкції теж має відрізнятися від кольору дверей.

Самі смуги розташовують на рівні зорового сприйняття — 1,2–1,8 м від підлоги. Маркування на рівні коліна норму не виконує: людина дивиться вперед, а не під ноги.

Вхід до клініки: жовті смуги на сходинках, біла контрастна смуга на скляних дверях на рівні зорового сприйняття, тактильна плитка — Вхідна група: маркування сходинок жовтим, скляних дверей — білою смугою на рівні очей

Двері

Якщо колір дверей збігається з фасадом або зі стіною, маркування наносять так, щоб двері легко впізнавалися візуально. Додатково виділяють сторону відчинення й ручку — щоб людина не тягнула двері не з того боку.

Для внутрішніх дверей норма дає два робочі варіанти: або лиштва по периметру контрастує зі стіною та полотном, або лиштву виділяють по всій висоті з боку відкривання плюс контрастна ручка. Окремо згадано плінтус: його колір має відрізнятися і від стіни, і від підлоги — це підказує людині межу приміщення.

Прозора скляна перегородка у тамбурі з контрастною смугою на рівні зорового сприйняття 1,2–1,8 м — Прозора перегородка всередині приміщення: без смуги на рівні очей людина в неї просто входить

Що ще маркують у приміщенні

Перешкоди на шляху

Пороги, арки, звуження проходу, зміни висот, навісні конструкції, колони — усе, що візуально зливається з оточенням.

Зони обслуговування

Операційні вікна банків і пошти, каси, довідкові бюро: смуга 0,01–0,02 м по периметру зони, де передають гроші й документи.

Те, чим користуються руками

Вмикачі світла й розетки, замки, зчитувачі карток, переговорні пристрої, турнікети.

Санвузли й душові

Поручні та сантехніка контрастні до стіни й підлоги; окремо — кольори дозаторів, гачків, відкидних стільчиків. Докладніше — у матеріалі про санвузол для МГН.

Пандуси

Початок і кінець підйому, майданчики для відпочинку, периметр за відсутності поручнів і самі поручні. Див. вимоги до пандусів.

Благоустрій зовні

Стовпи, колони, шлагбауми, бордюрний камінь, початок і кінець підвищення пішохідного шляху, інформаційні стояки.

Типові помилки

Маркують усі сходинки поспіль

Смуга на кожній сходинці рівного маршу перетворюється на рябизну, у якій не видно головного — початку й кінця.

Смуга вужча за норму

Наклеюють стрічку 2–3 см замість 10 см на проступі. Здалеку такої смуги людина не бачить.

Скло марковане на рівні колін

Норма чітко каже: рівень зорового сприйняття 1,2–1,8 м. Нижче — людина смугу не помічає.

Двері й фасад марковані однаково

Виходить суцільна смугаста стіна, у якій не читається вхід. Потрібні два різні типи маркування.

Світло-сірий на білому

Формально інший колір — фактично межі немає. Контраст має бути між темним і яскравим, а не між двома світлими.

Глянцева табличка

Фон покажчика має бути матовим: відблиск від лампи знищує будь-який контраст.

Часті питання

Який контраст кольорів найзручніший для людей з неповною втратою зору?

Жовтий на чорному. Норма формулює принцип так: поєднувати більш темні кольори, розташовані на краю колірного спектра, з більш яскравими (п. 8.4.1 ДБН В.2.2-40:2018). Жовтий для людини з низьким зором — останній колір спектра, який вона впевнено розрізняє. Далі за ефективністю йдуть чорний на білому та білий на чорному.

Що таке контрастний колір?

Це колір, який людина впевнено відрізняє від сусіднього за яскравістю, а не лише за відтінком. Два світлі кольори поруч контрасту не дають, навіть якщо вони різні. Робоча пара — темний плюс яскравий.

Якої ширини має бути смуга на сходинці?

На горизонтальній площині (проступі) — не менше 0,1 м, на вертикальній (підсходинку) — не менше 0,05 м. Маркують по краю за всією шириною сходинки.

Чи обов’язково маркувати скляні двері?

Так. Норма прямо каже: маркування прозорого фасаду є обов’язковим. Смуги розташовують на рівні 1,2–1,8 м, ширина — від 0,01 м. Двері й скляну стіну маркують різними типами, щоб вхід читався.

Чи потрібно маркувати кожну сходинку?

Ні. Обов’язкові перша й остання сходинка маршу. Решту маркують лише тоді, коли вони відрізняються за висотою, глибиною, шириною або формою.

На якій висоті вішати інформаційні таблички?

На висоті від 1,2 м до 1,6 м, збільшеним шрифтом, у контрастному співвідношенні до фону. Фон — матовий, без відблисків, освітлення з усіх боків.

Потрібно розмітити об’єкт? Компанія «Доступність» виїжджає, дивиться, які елементи зливаються з оточенням, готує схему маркування під конкретне приміщення й виконує роботи. За потреби оформлюємо висновок про доступність. Консультація безкоштовна.

Отримати консультацію

Контрастне маркування працює в парі з тактильними засобами: там, де колір підказує зрячій людині з низьким зором, рельєф підказує тому, хто не бачить зовсім. Про це — у матеріалах про тактильні смуги та тактильні покажчики зі шрифтом Брайля.

Усі значення наведено за ДБН В.2.2-40:2018 «Інклюзивність будівель і споруд. Основні положення» в редакції зі Зміною № 1 та Зміною № 2, розділ 8.4 (пункти 8.4.1, 8.4.2.1, 8.4.2.2а, 8.4.3).
