Пандус — похила площина, яка замінює сходи там, де людина не може ними скористатися: у кріслі колісному, з милицями, з дитячим візком або з важким багажем. Вимоги до пандусів встановлює ДБН В.2.2-40:2018 «Інклюзивність будівель і споруд» — пункт 5.3 для відкритих пандусів і додаток Д для розрахунку ухилу та довжини.
Ухил пандуса: 8 % — межа, 5 % — норма життя
Ухил — головний параметр. Саме він вирішує, подолає людина пандус самостійно чи ні. У нормі є два значення, і їх часто плутають:
Скільки місця потрібно: таблиця Д.1
Додаток Д до ДБН прямо звʼязує три величини: висоту підйому, ухил і довжину маршу між проміжними майданчиками. Чим крутіший пандус, тим коротшим має бути марш — щоб людина встигала відпочити.
| Максимальний підйом, мм | Ухил | Ухил, % | Максимальна довжина між майданчиками, мм |
|---|---|---|---|
| 500 | 1:20 | 5,0 | 10 000 |
| 460 | 1:19 | 5,3 | 8 740 |
| 420 | 1:18 | 5,6 | 7 560 |
| 385 | 1:17 | 5,9 | 6 545 |
| 350 | 1:16 | 6,3 | 5 600 |
| 315 | 1:15 | 6,7 | 4 725 |
| 280 | 1:14 | 7,1 | 3 920 |
| 245 | 1:13 | 7,7 | 3 185 |
| 200 | 1:12 | 8,0 | 2 400 |
Таблиця пояснює те, що на око не очевидно: найкрутіший пандус не завжди найкоротший. Ухил 1:12 дозволяє підняти за один марш лише 200 мм, тож на перепаді 45 см знадобиться три марші й два майданчики по 1,5 м. Пологіший 1:19 підніме ті самі 45 см одним маршем — і вийде навіть трохи компактніше.
Калькулятор пандуса за ДБН
Введіть перепад висот — порахуємо довжину пандуса, потрібний ухил і кількість проміжних майданчиків за таблицею Д.1 ДБН В.2.2-40:2018. Розрахунок орієнтовний: остаточне рішення приймають після виїзду й обмірів.
Розрахунок за ДБН В.2.2-40:2018 «Інклюзивність будівель і споруд», п. 5.3.1 і додаток Д (таблиця Д.1). Ухил понад 1:12 (8,0 %) використовувати не допускається. Максимальна висота одного підйому — 0,8 м, глибина проміжного майданчика — не менше 1,5 м.
Ширина пандуса
Ширина в просвіті — не менше 1,2 м. Ключове слово тут «у просвіті»: норма прямо вказує, що це відстань між внутрішніми краями поручнів, а не ширина плити чи металоконструкції. Пандус шириною 1,2 м із поручнями, встановленими всередину, вимогу не виконує.
Для існуючих будівель під час капітального ремонту, реконструкції та реставрації допускається ширина не менше 1,0 м, а в окремих випадках при капремонті — не менше 0,9 м. Якщо пандус завширшки 2,5 м і більше, посередині додатково ставлять розділові поручні.
Висота підйому та проміжні майданчики

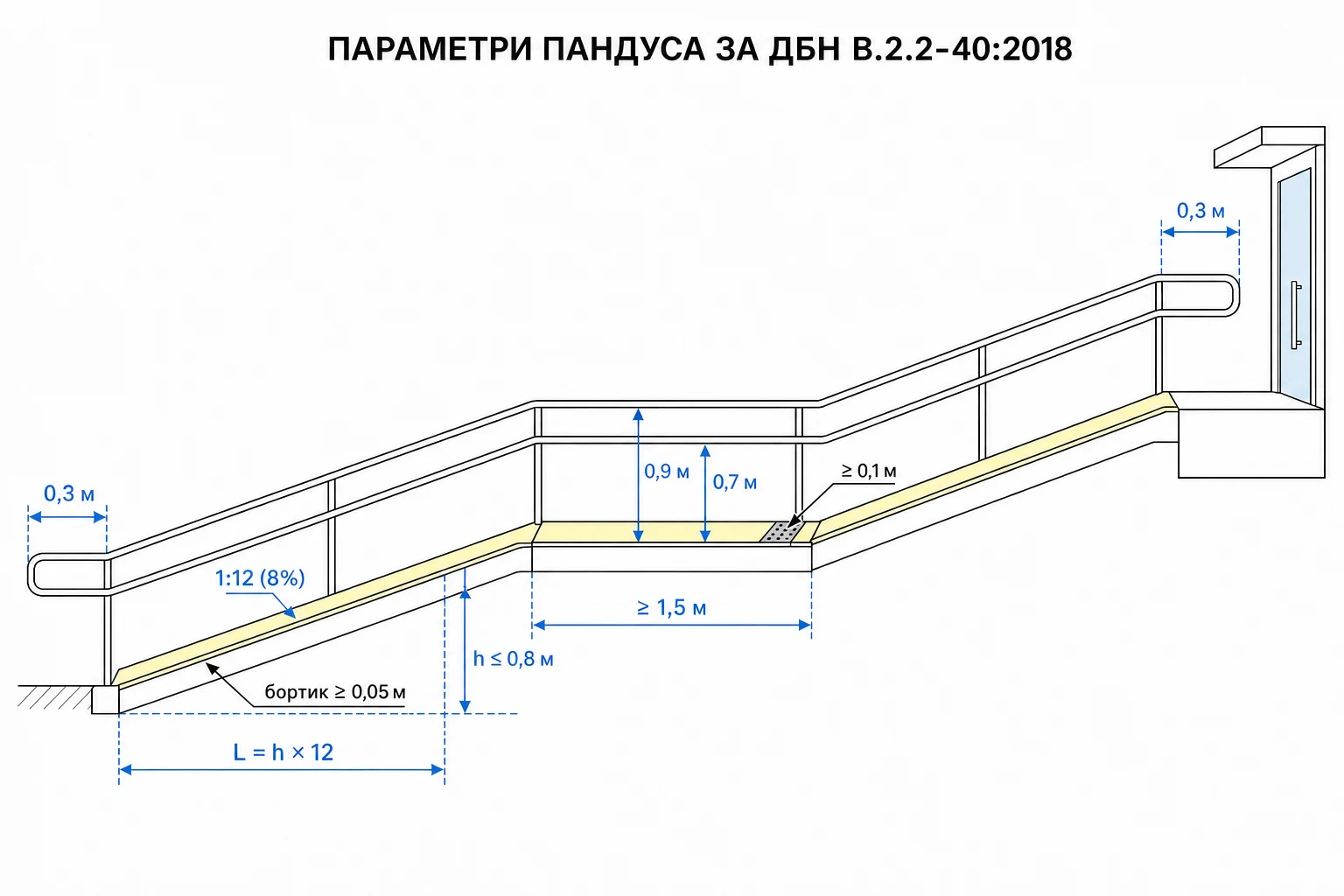

Максимальна висота одного підйому — 0,8 м. Після кожного підйому обовʼязковий горизонтальний майданчик глибиною не менше 1,5 м: на ньому людина відпочиває й розвертається.
Горизонтальні майданчики — початкові та проміжні — за кольором мають відрізнятися від похилих площин пандуса. Якщо виконати це неможливо, на початку зміни висот роблять візуальну смугу контрастного кольору завширшки не менше 0,1 м по всій ширині шляху руху.
Поручні
| Висота | 0,7 м і 0,9 м, з обох боків |
| Третій рівень | 0,5 м — у дошкільних закладах, парках, на дитячих майданчиках і в місцях масового перебування дітей |
| Продовження | по горизонталі на 0,3 м угорі й унизу, із заокругленням |
| Безперервність | по всій довжині пандуса та проміжних майданчиків |
| Діаметр труби | 0,035–0,045 м |
| Відстань від стіни | не менше 0,04 м у місцях кріплення |
| Крайні опори | на відстані 0,15–0,2 м від краю заокругленої частини |
| Поверхня | матова, гладка, з опором ковзанню рук; колір контрастний до пандуса |
Вимога про крайні опори на відстані 0,15–0,2 м від заокруглення виглядає дрібницею, але має конкретну причину: якщо опору поставити впритул до кінця поручня, людина з тростиною чіпляється за неї і травмується. Норма це прямо пояснює приміткою.
Бортики й поверхня
По поздовжніх краях пандуса, що не примикають до стін, роблять бортики заввишки не менше 0,05 м. Вони не дають колесу зісковзнути за край.
Поверхня — шорстка, чітко маркована кольором або фактурою, контрастна відносно суміжних горизонтальних поверхонь. Окремо норма забороняє два поширені рішення: накладні протиковзкі планки на поверхні пандуса та направляючі тактильні смуги на ній. Перші створюють перешкоду для коліс, другі збивають орієнтування.
Підігрів поверхні пандуса, навіс чи укриття норма не вимагає — їх передбачають за завданням на проєктування.
Позначення пандуса на кресленні

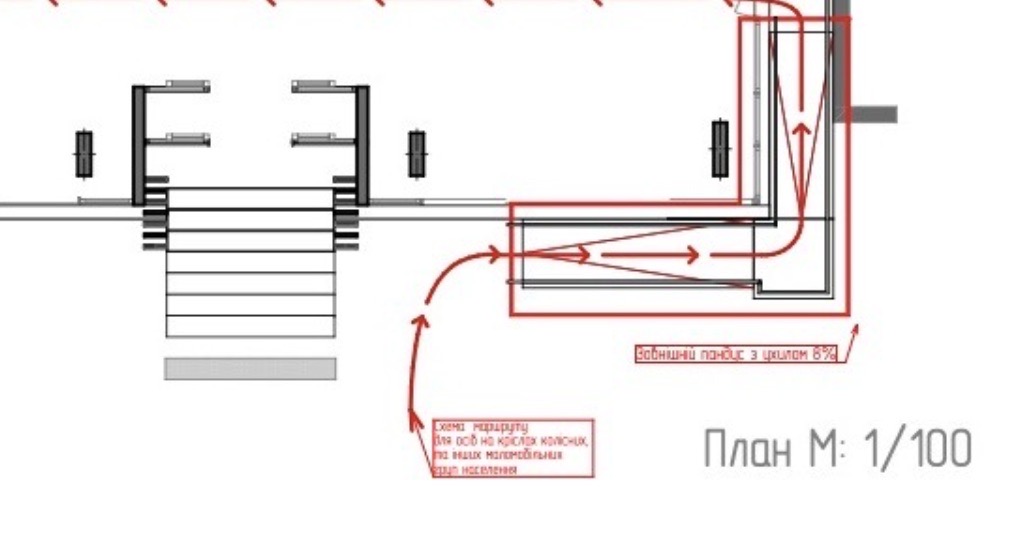

На плані пандус показують як похилу площину зі стрілкою в бік підйому й підписом ухилу — наприклад «ухил 8 %» або «1:12». Поруч наносять маршрут руху для осіб на кріслах колісних, позначають проміжні майданчики та розташування поручнів. Нижче — фрагмент нашого робочого креслення на реальному обʼєкті.
Коли пандус встановити неможливо
Буває, що місця для пандуса потрібної довжини просто немає: вузький тротуар, червона лінія забудови, памʼятка архітектури. Норма передбачає альтернативи.
Для приміщень на поверхах вище або нижче основного входу норма прямо дозволяє підйомники з вертикальним або паралельним до нахилу сходів переміщенням — за ДСТУ ISO 4190-6 та ДСТУ EN 81-40, 81-41, 81-70, 81-71.
Типові помилки, які знаходимо під час обстеження
Часті питання
Пандус — лише один елемент доступності. Разом із ним перевіряють вхідну групу, двері, поручні, санвузол і навігацію: як це виглядає на практиці — у матеріалах про облаштування вхідної групи та санвузол для МГН. Якщо пандус потрібен для клініки, стоматології чи аптеки, його перевірять разом з рештою елементів перед подачею на ліцензію МОЗ — див. доступність медичних закладів. Готуємо також висновок про доступність приміщення.
Усі числові значення наведено за ДБН В.2.2-40:2018 «Інклюзивність будівель і споруд. Основні положення» в редакції зі Зміною № 1 та Зміною № 2: пункти 5.3.1, 5.3.2, 5.3.3, 6.2.4, 6.3.2.1 і додаток Д (таблиця Д.1).
