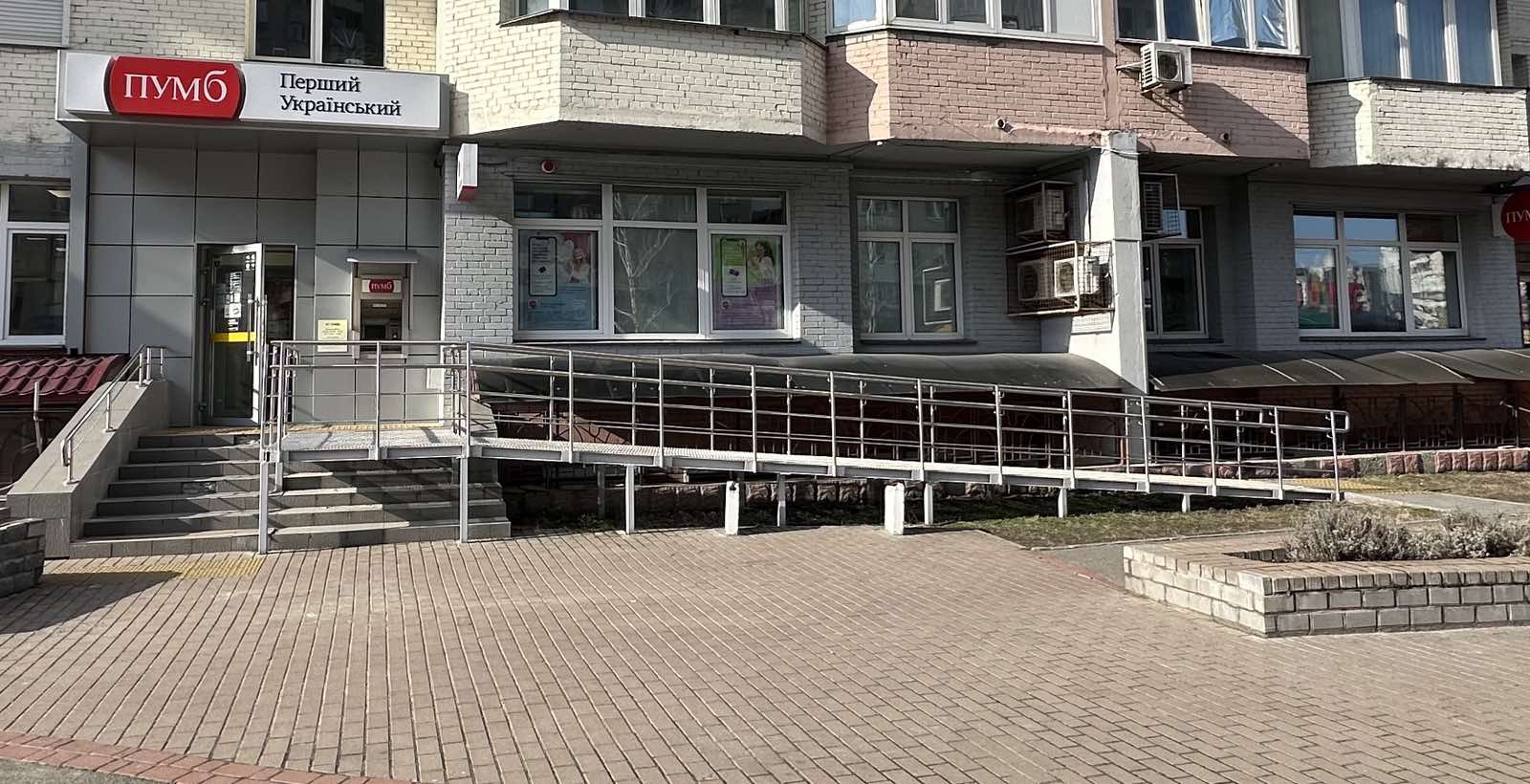

Пандус — наклонная плоскость, которая заменяет лестницу там, где человек ею воспользоваться не может: в кресле колёсном, с костылями, с детской коляской или с тяжёлым багажом. Требования к пандусам устанавливает ДБН В.2.2-40:2018 «Інклюзивність будівель і споруд» — пункт 5.3 для открытых пандусов и приложение Д для расчёта уклона и длины.
Уклон пандуса: 8 % — предел, 5 % — норма жизни
Уклон — главный параметр. Именно он решает, преодолеет человек пандус самостоятельно или нет. В норме есть два значения, и их часто путают:
Сколько места нужно: таблица Д.1
Приложение Д к ДБН прямо связывает три величины: высоту подъёма, уклон и длину марша между промежуточными площадками. Чем круче пандус, тем короче должен быть марш — чтобы человек успевал отдохнуть.
| Максимальный подъём, мм | Уклон | Уклон, % | Максимальная длина между площадками, мм |
|---|---|---|---|
| 500 | 1:20 | 5,0 | 10 000 |
| 460 | 1:19 | 5,3 | 8 740 |
| 420 | 1:18 | 5,6 | 7 560 |
| 385 | 1:17 | 5,9 | 6 545 |
| 350 | 1:16 | 6,3 | 5 600 |
| 315 | 1:15 | 6,7 | 4 725 |
| 280 | 1:14 | 7,1 | 3 920 |
| 245 | 1:13 | 7,7 | 3 185 |
| 200 | 1:12 | 8,0 | 2 400 |
Таблица объясняет то, что на глаз не очевидно: самый крутой пандус не всегда самый короткий. Уклон 1:12 позволяет поднять за один марш всего 200 мм, поэтому на перепаде 45 см понадобятся три марша и две площадки по 1,5 м. Более пологий 1:19 поднимет те же 45 см одним маршем — и выйдет даже чуть компактнее.
Калькулятор пандуса по ДБН
Введите перепад высот — посчитаем длину пандуса, нужный уклон и количество промежуточных площадок по таблице Д.1 ДБН В.2.2-40:2018. Расчёт ориентировочный: окончательное решение принимают после выезда и обмеров.
Расчёт по ДБН В.2.2-40:2018 «Інклюзивність будівель і споруд», п. 5.3.1 и приложение Д (таблица Д.1). Уклон более 1:12 (8,0 %) использовать не допускается. Максимальная высота одного подъёма — 0,8 м, глубина промежуточной площадки — не менее 1,5 м.
Ширина пандуса
Ширина в просвете — не менее 1,2 м. Ключевое слово здесь «в просвете»: норма прямо указывает, что это расстояние между внутренними краями поручней, а не ширина плиты или металлоконструкции. Пандус шириной 1,2 м с поручнями, установленными внутрь, требование не выполняет.
Для существующих зданий при капитальном ремонте, реконструкции и реставрации допускается ширина не менее 1,0 м, а в отдельных случаях при капремонте — не менее 0,9 м. Если пандус шириной 2,5 м и более, посередине дополнительно ставят разделительные поручни.
Высота подъёма и промежуточные площадки

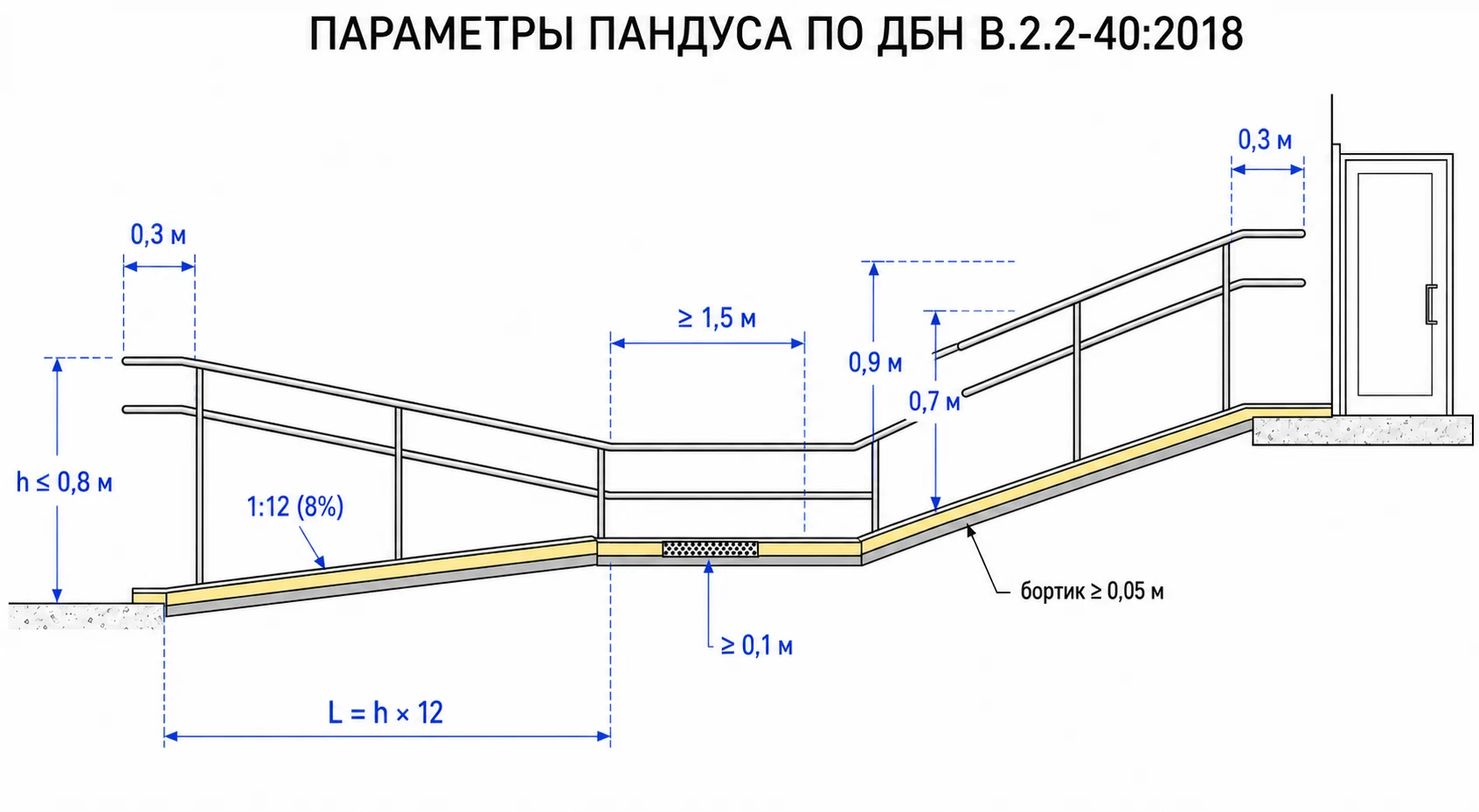

Максимальная высота одного подъёма — 0,8 м. После каждого подъёма обязательна горизонтальная площадка глубиной не менее 1,5 м: на ней человек отдыхает и разворачивается.
Горизонтальные площадки — начальные и промежуточные — по цвету должны отличаться от наклонных плоскостей пандуса. Если выполнить это невозможно, в начале смены высот делают визуальную полосу контрастного цвета шириной не менее 0,1 м по всей ширине пути движения.
Поручни
| Высота | 0,7 м и 0,9 м, с обеих сторон |
| Третий уровень | 0,5 м — в дошкольных заведениях, парках, на детских площадках и в местах массового пребывания детей |
| Продолжение | по горизонтали на 0,3 м вверху и внизу, с закруглением |
| Непрерывность | по всей длине пандуса и промежуточных площадок |
| Диаметр трубы | 0,035–0,045 м |
| Расстояние от стены | не менее 0,04 м в местах крепления |
| Крайние опоры | на расстоянии 0,15–0,2 м от края закруглённой части |
| Поверхность | матовая, гладкая, с сопротивлением скольжению рук; цвет контрастный к пандусу |
Требование о крайних опорах на расстоянии 0,15–0,2 м от закругления выглядит мелочью, но имеет конкретную причину: если опору поставить вплотную к концу поручня, человек с тростью цепляется за неё и травмируется. Норма это прямо объясняет примечанием.
Бортики и поверхность
По продольным краям пандуса, не примыкающим к стенам, делают бортики высотой не менее 0,05 м. Они не дают колесу соскользнуть за край.
Поверхность — шероховатая, чётко маркированная цветом или фактурой, контрастная относительно смежных горизонтальных поверхностей. Отдельно норма запрещает два распространённых решения: накладные противоскользящие планки на поверхности пандуса и направляющие тактильные полосы на ней. Первые создают препятствие для колёс, вторые сбивают ориентирование.
Подогрев поверхности пандуса, навес или укрытие норма не требует — их предусматривают по заданию на проектирование.
Обозначение пандуса на чертеже
На плане пандус показывают как наклонную плоскость со стрелкой в сторону подъёма и подписью уклона — например «уклон 8 %» или «1:12». Рядом наносят маршрут движения для лиц на креслах колёсных, обозначают промежуточные площадки и расположение поручней. Ниже — фрагмент нашего рабочего чертежа на реальном объекте.
Когда пандус установить невозможно
Бывает, что места для пандуса нужной длины просто нет: узкий тротуар, красная линия застройки, памятник архитектуры. Норма предусматривает альтернативы.
Для помещений на этажах выше или ниже основного входа норма прямо разрешает подъёмники с вертикальным или параллельным наклону лестницы перемещением — по ДСТУ ISO 4190-6 и ДСТУ EN 81-40, 81-41, 81-70, 81-71.
Типичные ошибки, которые находим при обследовании
Частые вопросы
Пандус — лишь один элемент доступности. Вместе с ним проверяют входную группу, двери, поручни, санузел и навигацию: как это выглядит на практике — в материалах об обустройстве входной группы и санузле для МГН. Если пандус нужен для клиники, стоматологии или аптеки, его проверят вместе с остальными элементами перед подачей на лицензию МОЗ — см. доступность медицинских учреждений. Готовим также заключение о доступности помещения.
Все числовые значения приведены по ДБН В.2.2-40:2018 «Інклюзивність будівель і споруд. Основні положення» в редакции с Изменением № 1 и Изменением № 2: пункты 5.3.1, 5.3.2, 5.3.3, 6.2.4, 6.3.2.1 и приложение Д (таблица Д.1).
