Укладання тактильної плитки та систем навігації для МГН
Комплексний монтаж «під ключ»: від аудиту та схеми руху до легалізації об’єкта.
Гарантія відповідності ДБН В.2.2-40:2018.
Доступність — це не лише закон. Це безпека вашого об’єкта.
Більшість підрядників просто клеять «жовті квадрати». Але неправильний монтаж тактильних елементів — це ризик травмування відвідувачів, штрафи від органів контролю і переробка вже через сезон.
Види тактильної плитки та індикаторів
Тактильні елементи виконують різні функції — орієнтація, попередження та безпечне пересування.
Важливо правильно підібрати тип рішення та місце його встановлення.
холах, на входах та у великих просторах.
попереджаючи про необхідність зупинки.
застосовуються на складних або локальних ділянках.
що підвищують безпеку та зменшують ризик падіння.
Де обовʼязкове встановлення тактильних елементів згідно з ДБН
Відповідно до вимог ДБН В.2.2-40:2018, тактильні елементи є не рекомендацією,
а обовʼязковою умовою доступності для маломобільних груп населення.
Їх відсутність або неправильне розміщення вважається порушенням.
Значення мають схема розміщення, відстані, тип елементів та логіка маршруту.
Розміри за ДБН: що саме перевіряє інспектор
Тактильні смуги нормує розділ 8 ДБН В.2.2-40:2018. Ось значення, за якими оцінюють уже виконаний монтаж — саме на них ми орієнтуємося на етапі проєктування схеми.
| Ширина попереджувальної смуги | 0,3–0,6 м |
| Ширина направляючої смуги | 0,3 м (допускається 0,4 м) |
| Висота рифів | 0,004–0,005 м |
| Відстань від початку попереджувальної смуги до перешкоди | 0,2–0,8 м |
| Розташування попереджувальної смуги | паралельно бар’єру, під кутом 90° до подальшого шляху руху |

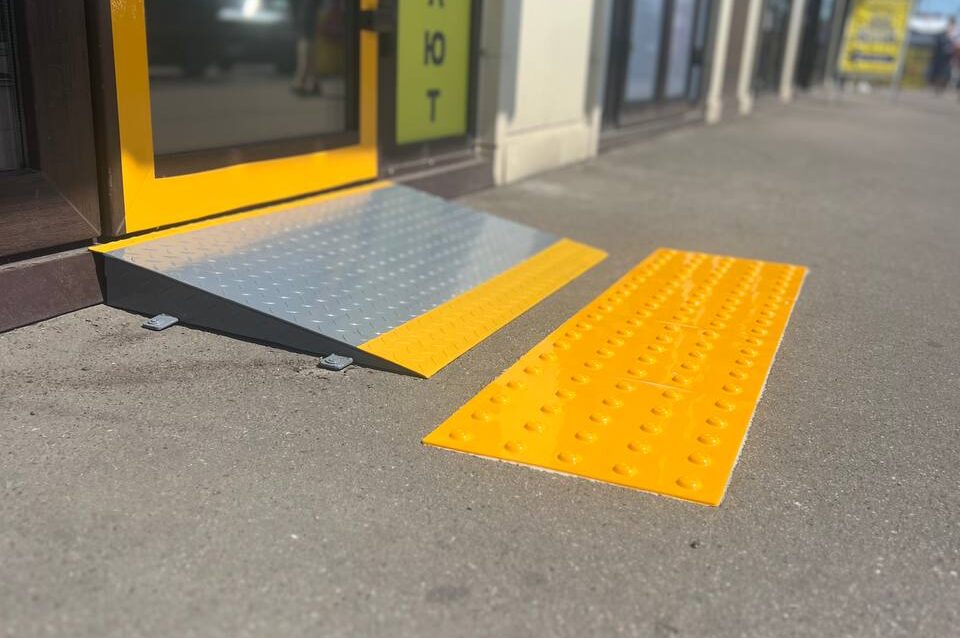

Де саме кладуть попереджувальну смугу
Норма перелічує місця, де попереджувальна смуга обовʼязкова. Її кладуть паралельно барʼєру, під кутом 90° до подальшого шляху руху, а ширину приймають за шириною самої перешкоди.
| Перед сходами | і відкритими, і внутрішніми. На проміжних майданчиках між маршами допускається не встановлювати |
| Перед відкритим пандусом | якщо до нього примикає направляюча або інформаційна смуга |
| Перед вхідними дверима | житлових будинків — якщо примикає направляюча або інформаційна смуга |
| При виході на проїзну частину | по ширині розмітки пішохідного переходу |
| Перед надземним і підземним переходом | на підході до спуску чи підйому |
| По краю платформи та посадкових майданчиків | залізниці, метрополітену, автовокзалу, зупинок громадського транспорту |
| Перед входом на огороджену територію | громадських будівель — перед хвірткою |

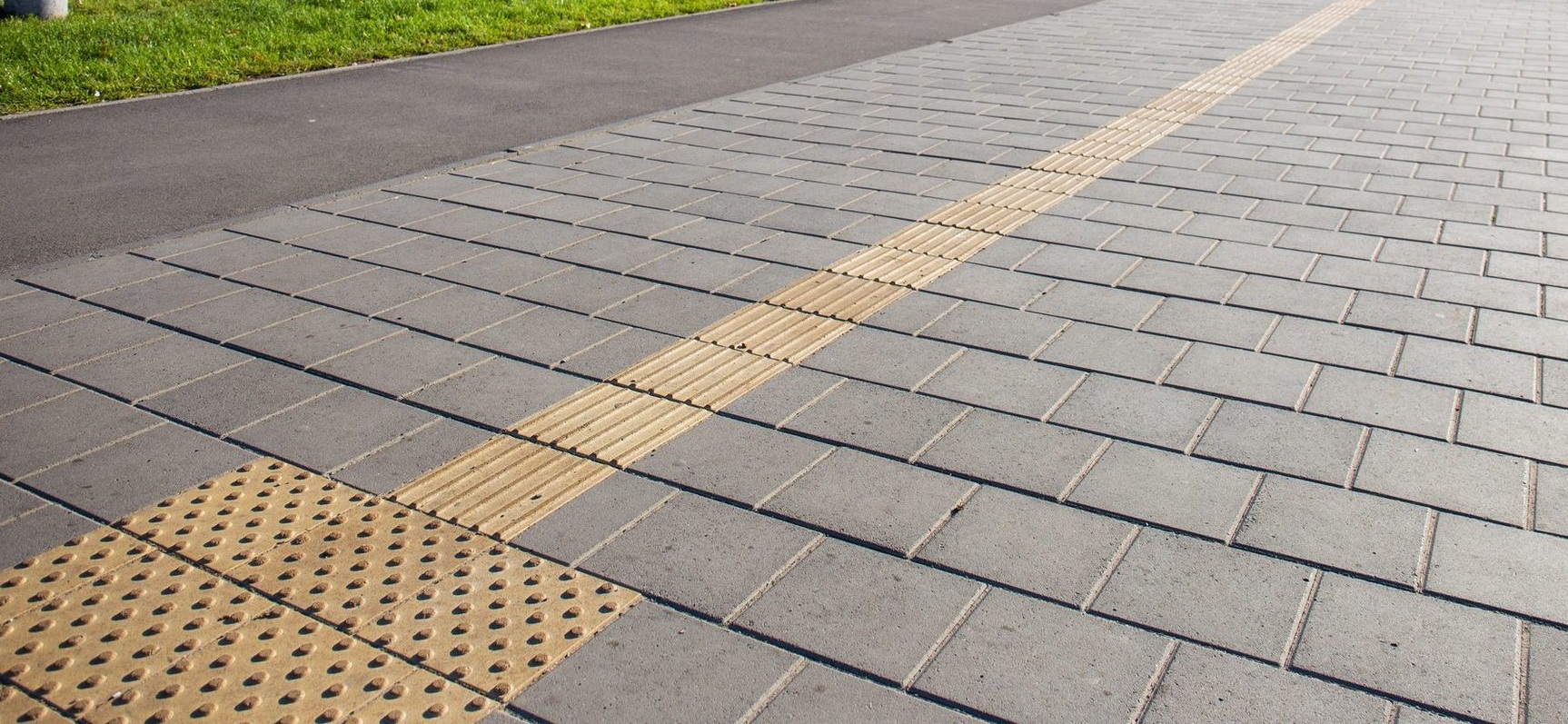

Направляючу смугу ставлять інакше: лише там, де немає виражених стандартних орієнтирів, або коли треба прокласти маршрут до конкретного обʼєкта. У такої системи мають бути початкова й кінцева точки, позначені попереджувальними або інформаційними смугами.
Де потрібні спеціальні індикатори, а де вистачить стандартних
Норма ділить тактильні смуги на спеціальні (штучні індикатори з рифами) і стандартні — звичайні елементи середовища, які вже працюють тактильно: бордюрний камінь, газон, зміна фактури покриття, решітка чи килимок при вході.
Тому аудит починається не з підрахунку квадратних метрів плитки, а з питання, які ділянки взагалі потребують спеціальних індикаторів. Детальний розбір типів і розмірів — у матеріалі про тактильні смуги за ДБН.
Як ми працюємо: 5 кроків до безбар’єрного простору
Ми забезпечуємо повний цикл робіт. Вам не потрібно шукати окремо проєктувальника і окремо майстрів.
Технічний аудит об’єкта
Виїжджаємо на місце, заміряємо геометрію приміщення, аналізуємо шляхи евакуації та потоки руху МГН.
Визначаємо тип покриття (плитка, асфальт, бетон) для підбору клею.
Проєктування схеми (Mapping)
Розробляємо карту розміщення тактильних смуг та індикаторів згідно з нормативами.
Визначаємо зони небезпеки та логіку навігації.
Підготовка поверхні
Те, на чому економлять інші. Ми проводимо механічне очищення, знепилення та ґрунтування основи.
Використовуємо температурні шви для запобігання деформації.
Професійний монтаж
Виконуємо укладання з дотриманням температурного режиму (від +5°C).
Застосовуємо двокомпонентні поліуретанові клеї або метод врізки (для асфальту/бетону), що гарантує монолітне зчеплення.
Легалізація та Документи
Надаємо повний пакет: Акт виконаних робіт, сертифікати якості на матеріали, Акт прихованих робіт (за вимогою).
Ваш об’єкт готовий до сертифікації.
Правильний монтаж сьогодні економить бюджет на ремонтах завтра.»
Від чого залежить вартість укладання тактильної плитки
Ціна рахується не за квадратними метрами плитки, а за маршрутом і умовами обʼєкта. Два входи однакової площі можуть відрізнятися в кошторисі в рази — через основу під покриттям і через те, які саме елементи там потрібні за нормою.
Чому обирають IBUD Center
У цьому проєкті важлива не “жовта плитка”, а система: логіка маршруту, правильний тип елементів і монтаж, який витримує трафік та перевірки.

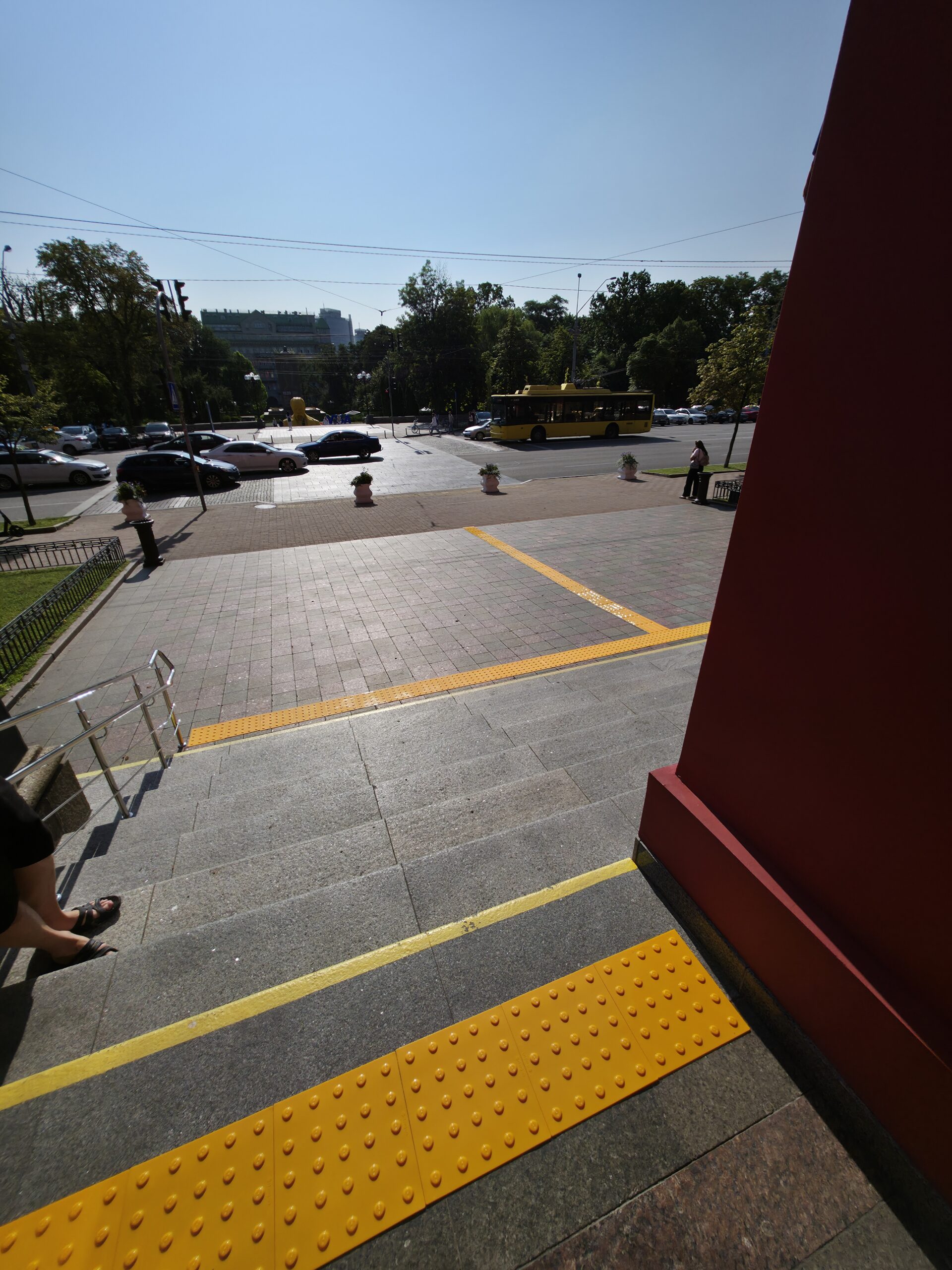

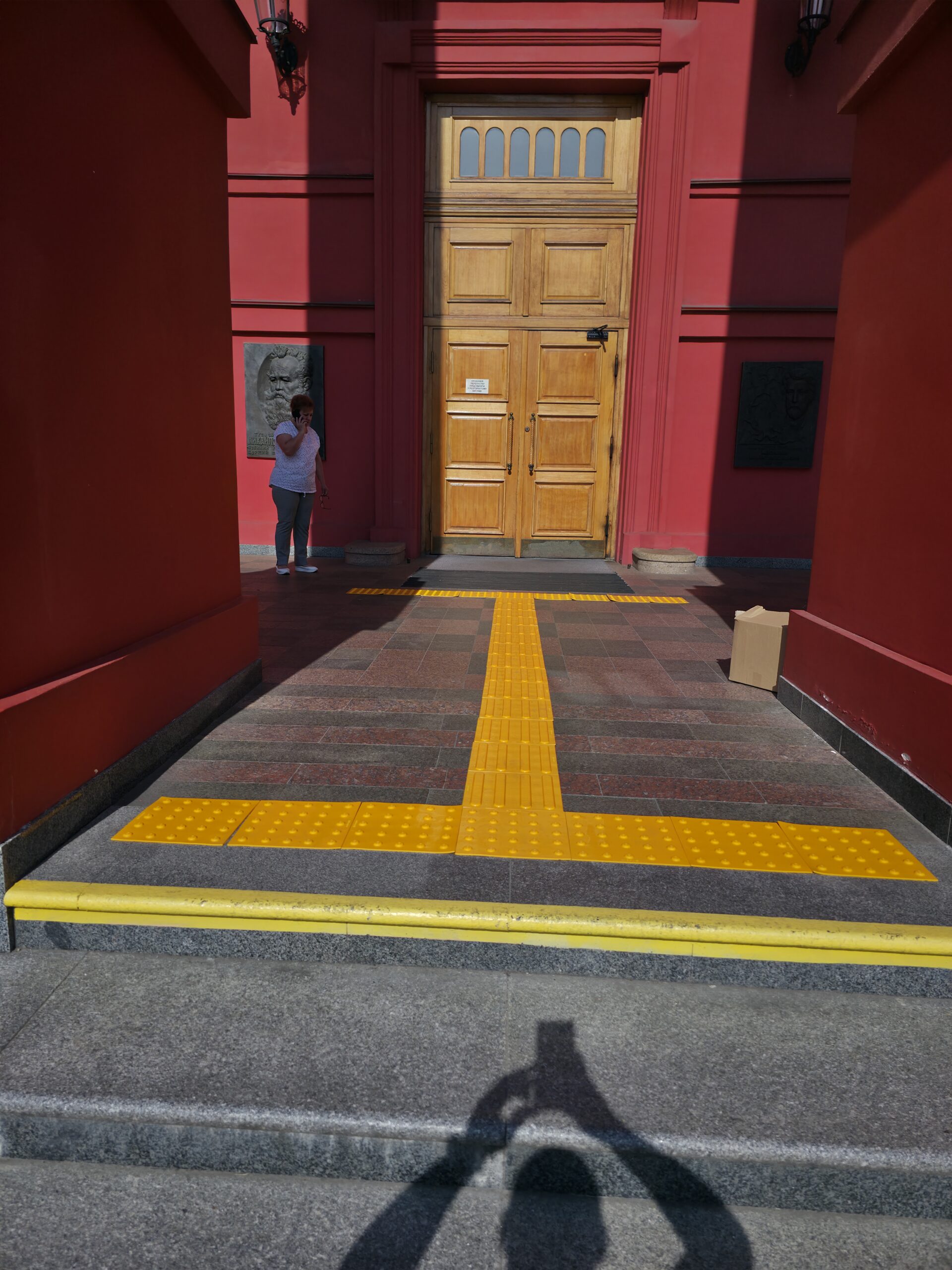

Навчальний корпус: маршрут від площі до аудиторії

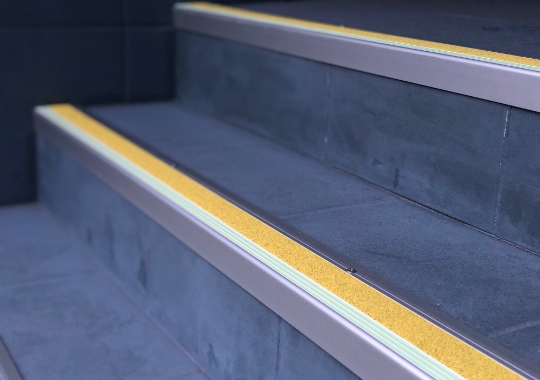

Обʼєкт із суцільним маршрутом: тактильна доріжка веде через площу до входу, на сходах — контрастне маркування країв сходинок, усередині направляючі смуги переходять у попереджувальні перед сходами й ліфтом. Саме такий сценарій норма й описує: у направляючої системи мають бути початкові та кінцеві точки, позначені попереджувальними або інформаційними смугами.
Супутні елементи маршруту розібрані окремо: контрастне маркування сходів, таблички зі шрифтом Брайля та вхідна група за ДБН. Підсумковий документ на обʼєкт — висновок про доступність приміщення.

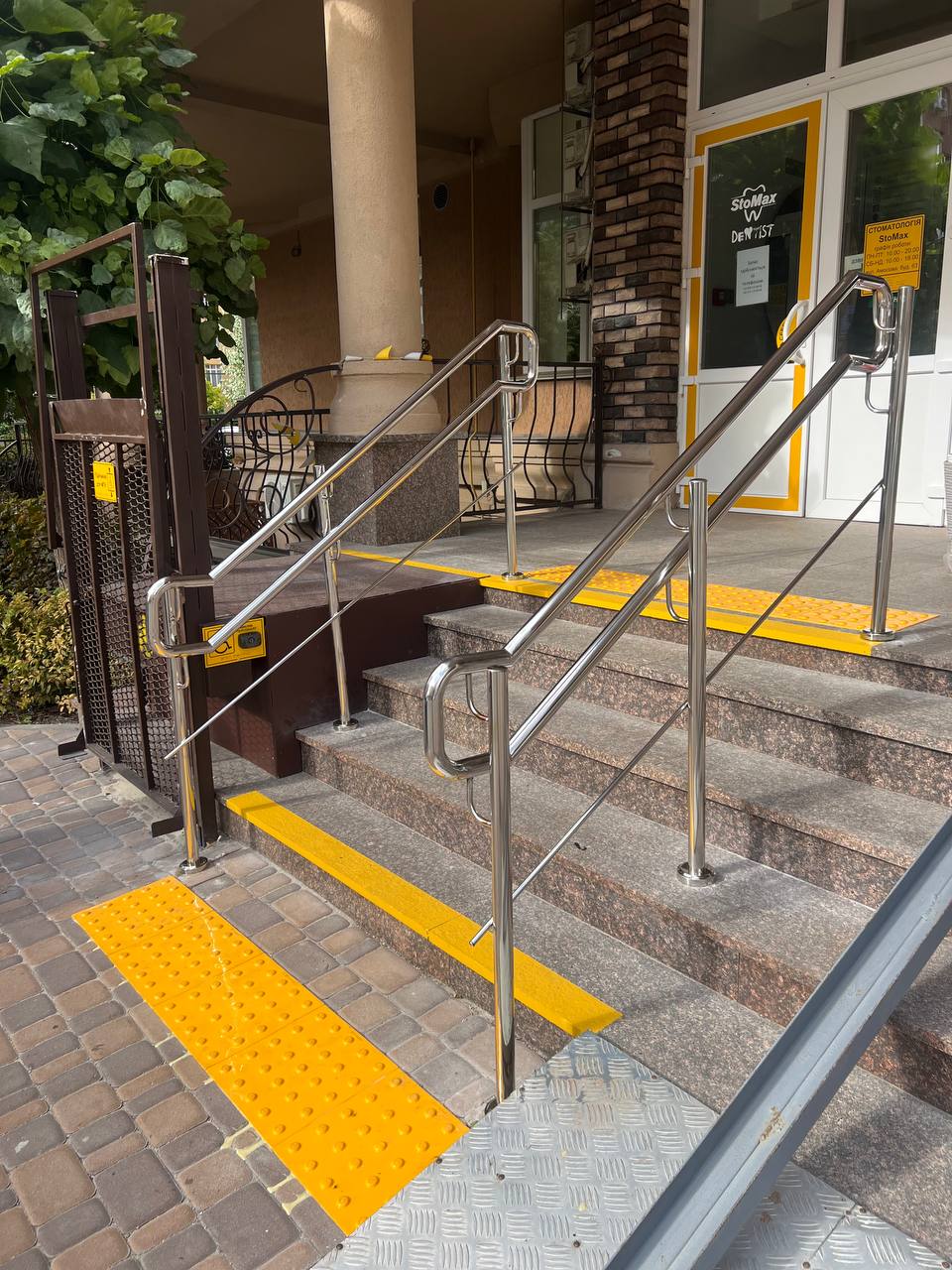

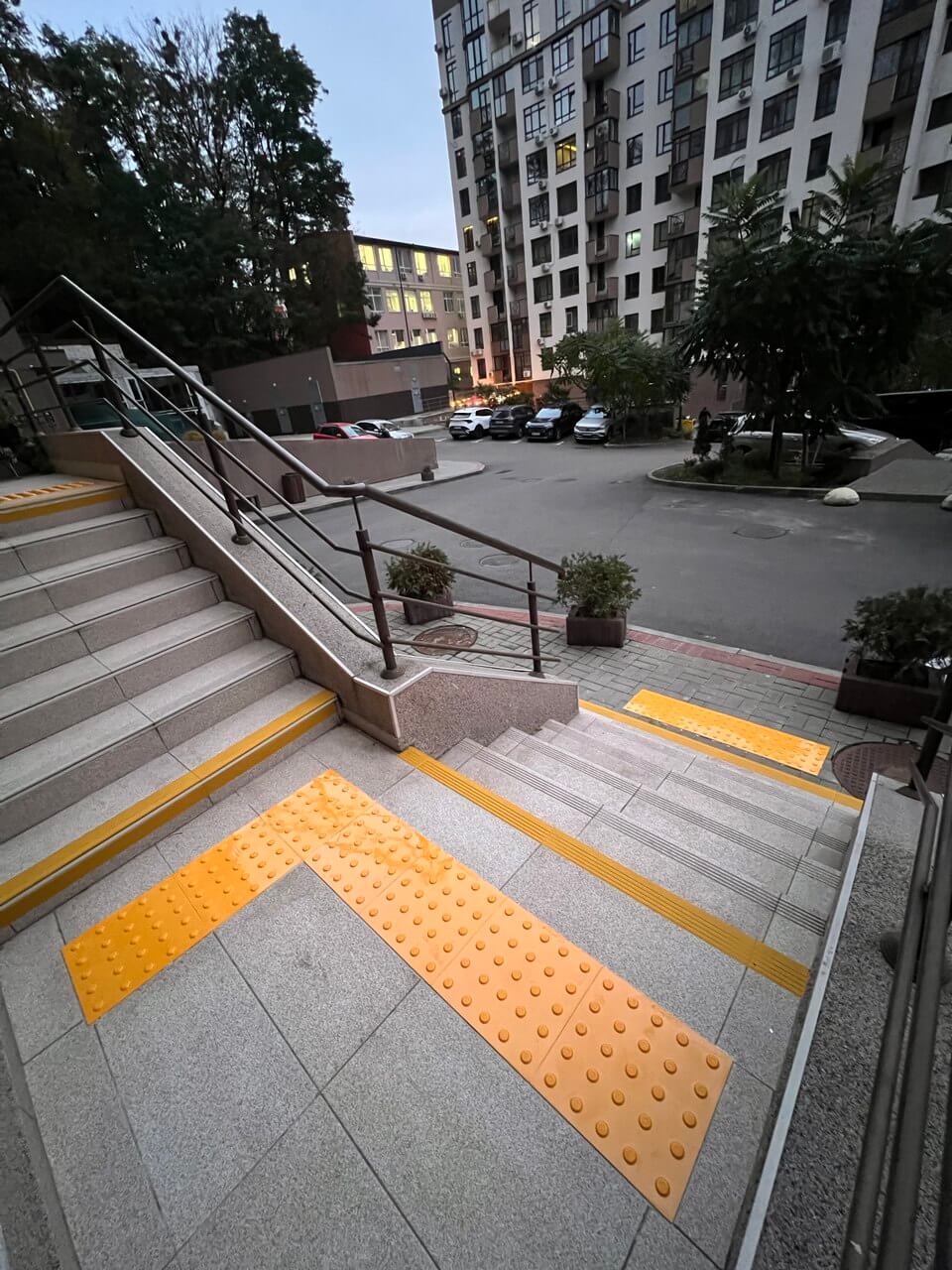

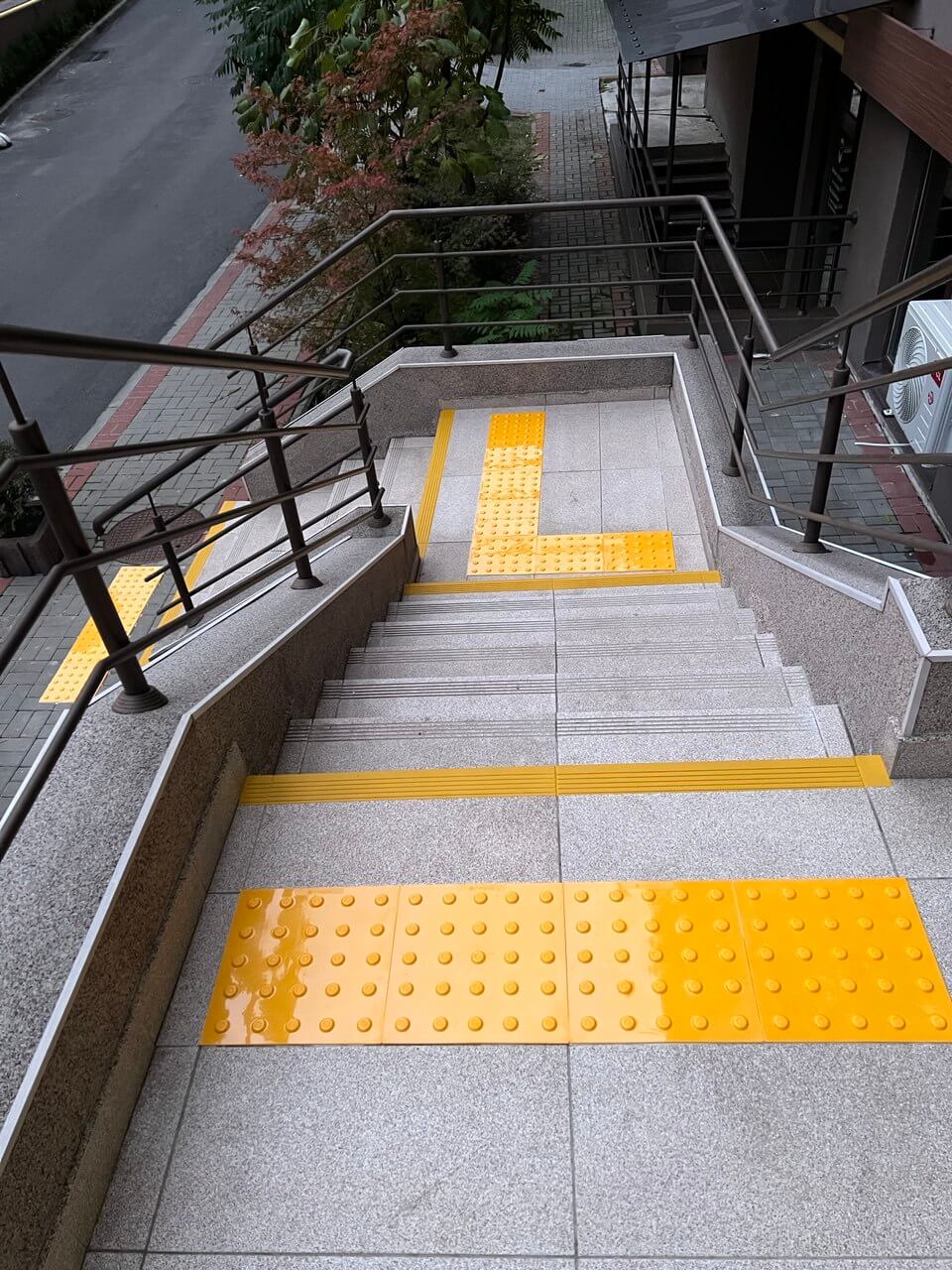

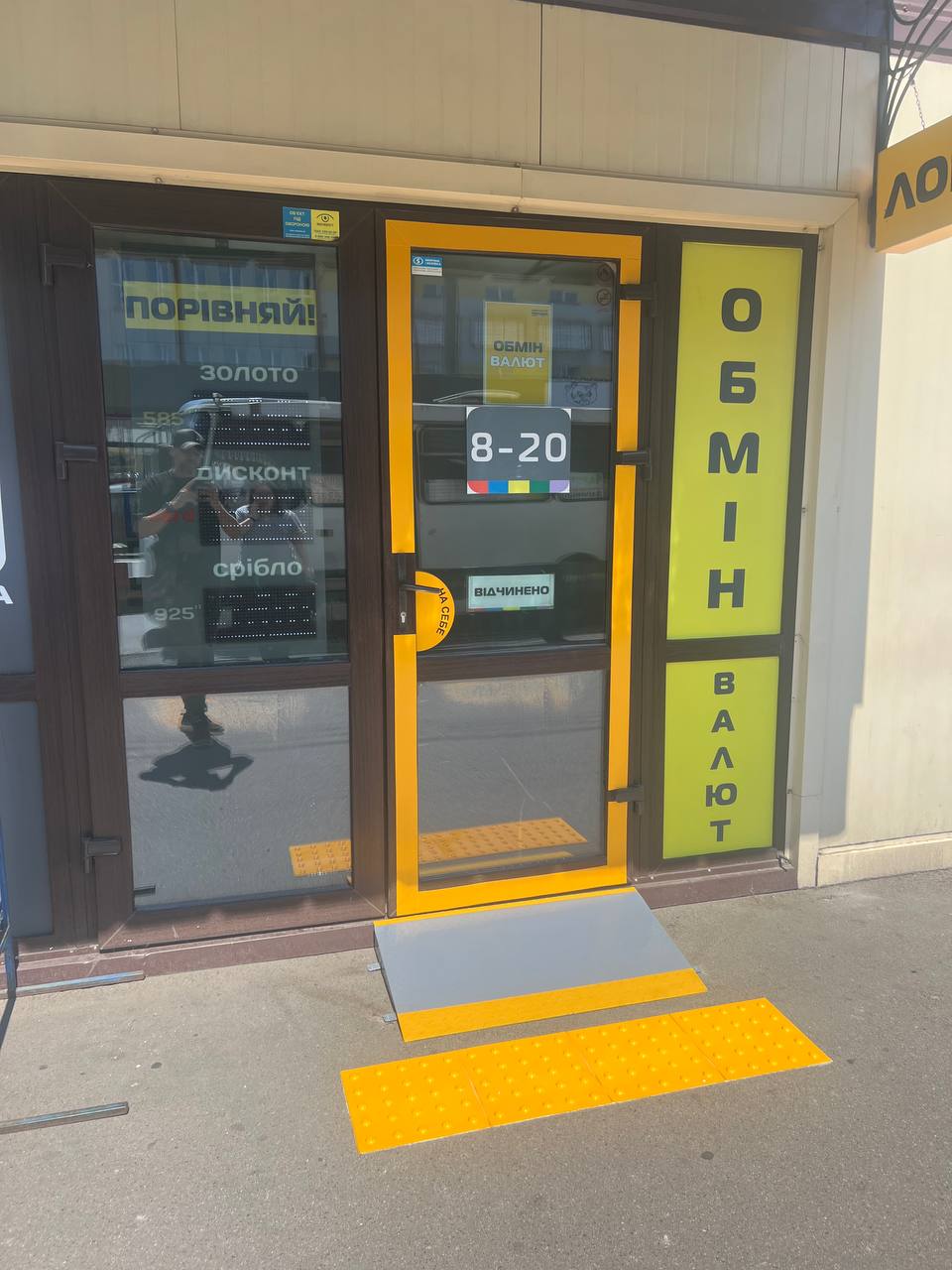

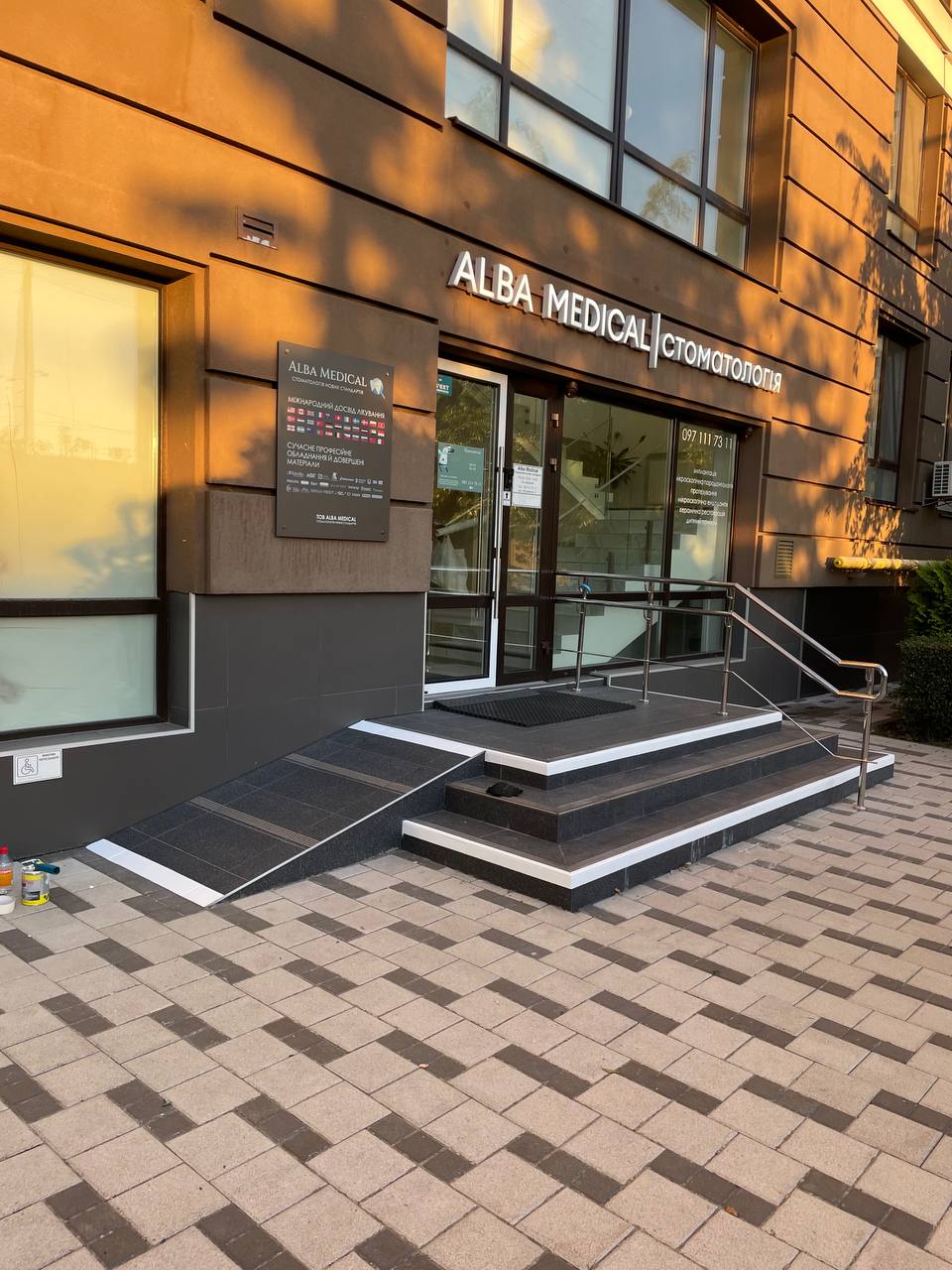

Приклади виконаних робіт
Реальні об’єкти, де ми виконали монтаж тактильної плитки та навігаційних елементів відповідно до вимог ДБН.
Клікніть на фото для перегляду у повному розмірі. Всі роботи виконані згідно ДБН В.2.2-40:2018.
У медичних закладах тактильна плитка входить до переліку, який перевіряють перед ліцензією МОЗ. Що ще оцінює експерт — у матеріалі про звіт та висновок про доступність медичних закладів.
