Поручні для МГН: висота, діаметр, вимоги ДБН

Поручень для маломобільних груп населення — це не одна труба на висоті 90 см. ДБН В.2.2-40:2018 вимагає два рівні одночасно — 0,7 м і 0,9 м, з обох боків, а в дитячих закладах додає третій — 0,5 м. Нижче — усі нормовані розміри для сходів, пандусів і санвузла, з посиланням на конкретні пункти норми.

Для зовнішніх і внутрішніх сходів вимоги однакові. Пункт 5.2.3 (відкриті сходи пішохідних шляхів) і пункт 6.3.1.1 (сходи загального користування всередині будівлі) дають дослівно однаковий набір параметрів. Тобто одна таблиця працює і для ґанку, і для сходової клітки.

Поручні з нержавіючої сталі на два рівні вздовж сходового маршу, встановлені за ДБН В.2.2-40:2018

Поручні на сходах і пандусах: усі нормовані розміри

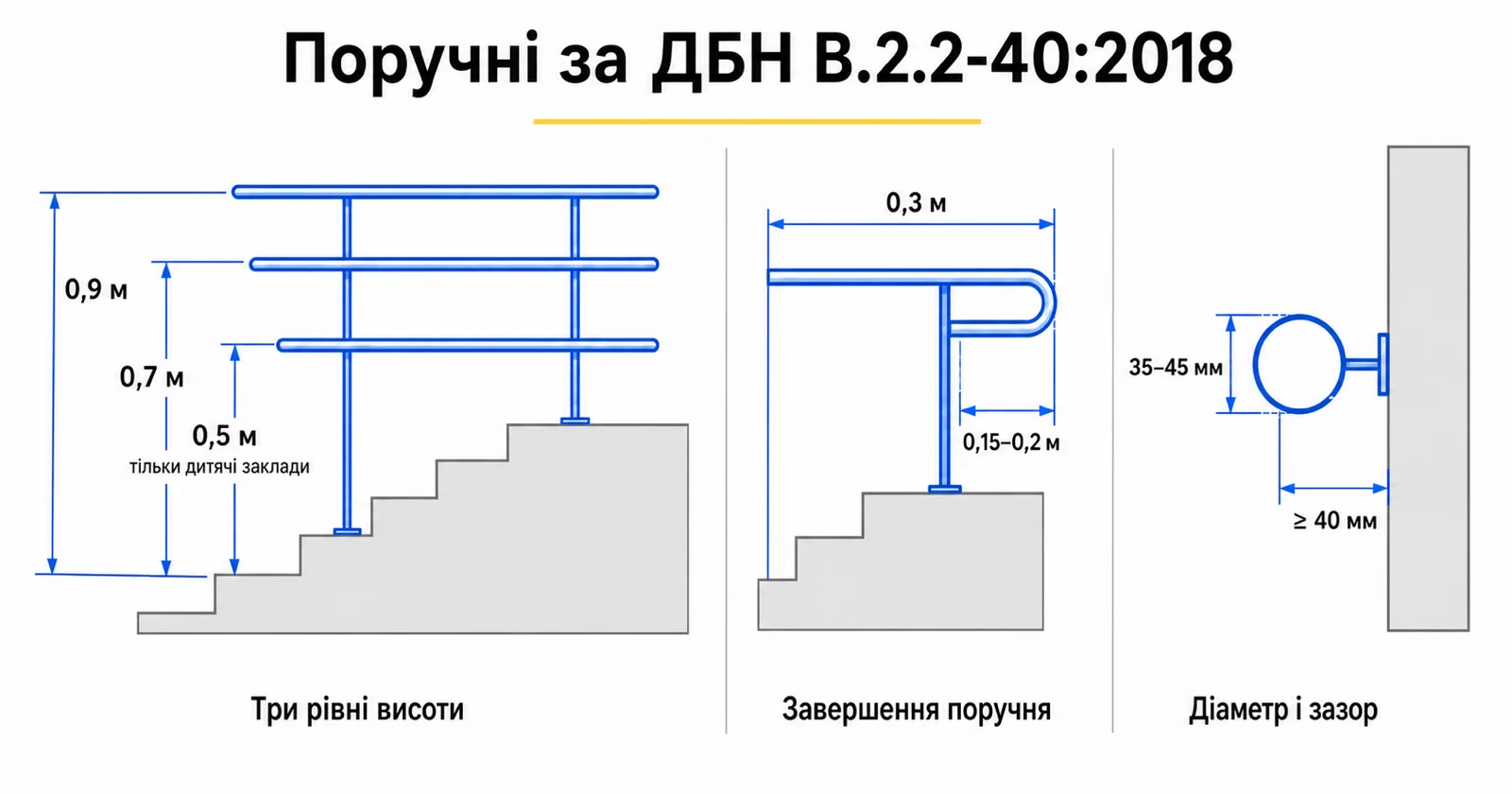

Поручні за ДБН В.2.2-40:2018 у розрізі: три рівні висоти 0,9, 0,7 і 0,5 м, завершення 0,3 м з опорою на 0,15–0,2 м від краю, діаметр труби 35–45 мм і зазор від стіни не менше 40 мм — Основні розміри поручня на одній схемі. Натисніть, щоб збільшити

Параметр	Норма ДБН В.2.2-40:2018
Висота, основні рівні	0,7 м і 0,9 м одночасно, з обох боків
Третій рівень	додатково 0,5 м — у дошкільних закладах, парках, на дитячих майданчиках і в місцях масового перебування дітей дошкільного та молодшого шкільного віку
Завершальні частини	продовження по горизонталі на 0,3 м із заокругленням і вгорі, і внизу
Безперервність	за всією довжиною маршу та проміжних майданчиків — крім місць перетину з іншими пішохідними шляхами
Відступ від стіни	не менше 0,04 м у місцях кріплення
Діаметр труби	0,035–0,045 м (35–45 мм) для поручня круглої форми
Розділові поручні	за ширини сходів або пандуса 2,5 м і більше — додатково посередині
Колір і поверхня	контрастний до поверхні сходів і прилеглих поверхонь; матовий, гладкий, з опором ковзанню рук
Вертикальні опори	перша й остання — на 0,15–0,2 м від краю заокругленої частини поручня
Коли обов’язкові на пандусі	за ухилу 5 % (1:20) і більше — з обох боків

Чому двох рівнів не уникнути

Верхній поручень на 0,9 м розрахований на людину, яка стоїть. Нижній на 0,7 м — на того, хто рухається сидячи в кріслі колісному, на людину невисокого зросту й на дитину: із висоти 0,9 м вони до опори просто не дотягнуться. Тому норма вимагає обидва рівні одночасно, а не на вибір.

У дошкільних закладах, парках, на дитячих майданчиках і там, де масово бувають діти дошкільного та молодшого шкільного віку, додають третій рівень 0,5 м. Це саме додатковий поручень, а не заміна двох основних.

Двохрівневі поручні вздовж пандуса: верхній на висоті 0,9 м, нижній на 0,7 м

Завершення поручня: 0,3 м, які найчастіше «економлять»

Поручень не має обриватися на першій і останній сходинці. Норма вимагає продовжити його по горизонталі на 0,3 м за межі маршу — і вгорі, і внизу — із заокругленням кінця. Людина отримує опору ще до того, як ступить на сходи, і не втрачає її, поки не зійде повністю.

Із цим пов’язана й вимога до опор: перша та остання вертикальні стійки ставляться на 0,15–0,2 м від краю заокругленої частини. Норма пояснює це прямо — таке розташування перешкоджає травмуванню осіб з порушенням зору, які користуються тростиною: тростина не застрягає між опорою і краєм поручня.

Кінці поручня. Заокруглені або спрямовані вниз чи в стіну — гострий чи відкритий торець на рівні обличчя дитини це травма, а не деталь дизайну.

Діаметр і кріплення

Діаметр круглого поручня норма задає в межах 0,035–0,045 м. Це не естетика: за таких розмірів долоня охоплює трубу повністю й може втримати вагу тіла. Ширша труба виглядає солідніше, але рука по ній зісковзує — і поручень перестає бути опорою.

Відстань від бічної стіни в місцях кріплення — не менше 0,04 м. Менший зазор означає, що пальці впираються у стіну, і людина не може нормально взятися за поручень. Поверхня — матова: полірована нержавійка відблискує й для людини зі слабким зором зливається зі стіною.

Поручень як навігація: рельєфні позначення поверхів

Про цю вимогу забувають майже завжди, хоча вона прописана окремим пунктом. За п. 6.3.1.3 на верхній або бічній, зовнішній відносно маршу поверхні поручнів повинні передбачатися рельєфні позначення поверхів — у тактильному вигляді та (або) шрифтом Брайля. Тобто незряча людина визначає поверх на дотик, не рахуючи прольоти.

Додатково на кожному поверсі встановлюють інформаційну табличку з номером поверху, виконану контрастним кольором, із розміром символів за додатком В норми. Докладніше про такі елементи — у матеріалі про таблички зі шрифтом Брайля.

Поручень із рельєфним позначенням поверху на боковій поверхні за пунктом 6.3.1.3 ДБН

Поручні в санвузлі: інші розміри

Опорні поручні біля унітаза нормуються окремо — переносити сюди «сходові» цифри не можна.

Відстань між поручнями	0,7–0,75 м, по обидва боки унітаза
Висота встановлення	0,7–0,8 м від підлоги; нижній край на 0,2–0,3 м вище сидіння унітаза
Довжина	не менше ніж на 0,15 м далі переднього краю сидіння
Відкидний поручень	принаймні один — обов’язково
Навантаження	не менше 120 кг, рекомендовано 170 кг
Діаметр	круглий переріз 32–45 мм
Відстань від стіни до осі	не менше 70 мм

Тримачі паперу й рушників, урна не повинні заважати користуватися поручнями. Решта розмірів універсальної кабіни — у матеріалі про санвузол для МГН.

Типові помилки

Труба 50 мм «для солідності»

Поширена помилка, бо саме такий діаметр часто радять постачальники перил. Норма для об’єктів, доступних МГН, дає 35–45 мм. Ширша труба не охоплюється долонею — це вже не опора.

Один рівень замість двох

Поставили поручень на 0,9 м — і вважають, що вимогу закрито. Норма вимагає 0,7 і 0,9 м одночасно, а в дитячих закладах ще й 0,5 м.

Поручень обривається на сходинці

Немає горизонтального продовження на 0,3 м угорі й унизу. Людина втрачає опору саме там, де ризик падіння найбільший.

Дзеркальна нержавійка

Полірована поверхня відблискує й не дає контрасту зі стіною. Норма вимагає матову поверхню і колір, контрастний до сходів.

Посилання на ГОСТ

Доступність в Україні нормує ДБН В.2.2-40:2018 зі Змінами № 1 і № 2. Комерційна пропозиція з посиланням на ГОСТ спирається на документ, якого в цій сфері вже немає.

Поручень упритул до стіни

Зазор менший за 0,04 м — пальці впираються у стіну, взятися за поручень неможливо.

Змонтовані поручні з горизонтальним продовженням завершальної частини та заокругленим кінцем

Часті питання

Яка висота поручнів на сходах за ДБН?

Два рівні одночасно — 0,7 м і 0,9 м, з обох боків сходів. У дошкільних закладах, парках, на дитячих майданчиках і в місцях масового перебування дітей додається третій рівень — 0,5 м. Для зовнішніх і внутрішніх сходів вимоги однакові.

Який має бути діаметр поручня?

Для поручня круглої форми — 0,035–0,045 м, тобто 35–45 мм. Труба 50 мм, яку часто пропонують як стандарт, у цей діапазон не входить.

Коли поручні на пандусі обов’язкові?

За ухилу 5 % (1:20) і більше пандус повинен мати поручні з обох боків. Розміри й правила ті самі, що на сходах. Решта параметрів пандуса — у матеріалі про пандуси за ДБН.

Коли потрібен поручень посередині маршу?

За ширини сходів або пандуса 2,5 м і більше норма вимагає додаткові розділові поручні. На широкому марші людина інакше опиняється посередині без жодної опори поруч.

Чи можна робити поручень із розривом на сходовому майданчику?

Ні. Поручні мають бути безперервними за всією довжиною маршу та проміжних майданчиків. Єдиний виняток — місця, де вони перетинаються з іншими пішохідними шляхами.

Чим поручні в санвузлі відрізняються від сходових?

Це інший вузол з іншими розмірами: відстань між поручнями 0,7–0,75 м, висота 0,7–0,8 м, діаметр 32–45 мм, принаймні один поручень відкидний, розрахований на навантаження не менше 120 кг.

Потрібні поручні за нормою? Виїжджаємо на об’єкт, робимо заміри, показуємо, що саме не відповідає ДБН, виготовляємо й монтуємо поручні під конкретні сходи чи пандус. За результатами робіт оформлюємо висновок про доступність приміщення. Умови, матеріали й приклади робіт — на сторінці виготовлення та встановлення поручнів. Консультація безкоштовна.

Отримати консультацію

Поручні на вхідній групі будівлі, змонтовані з обох боків сходового маршу

Приклад виконаних робіт: поручні для маломобільних груп населення на об'єкті

Поручні — лише один елемент доступного маршруту. Поруч із ними працюють вхідна група, контрастне маркування сходів і тактильні смуги перед маршем.

Усі значення наведено за ДБН В.2.2-40:2018 «Інклюзивність будівель і споруд. Основні положення» в редакції зі Зміною № 1 та Зміною № 2: пункт 5.2.3 (поручні відкритих сходів), 5.3.2 (поручні пандусів), 6.3.1.1 і 6.3.1.3 (внутрішні сходи, рельєфні позначення поверхів), розділ 11 (опорні поручні санвузла).
